تأسيس مواسير التكييف: أسرار التمديد الصحيح لتفادي التسريب
المواصفات الفنية المعتمدة لأقطار وسماكات النحاس
يتطلب تأسيس مواسير التكييف فهماً دقيقاً للتناسب بين القدرة التبريدية للجهاز وأقطار خطوط السحب والطرد، حيث يؤدي اختيار مقاس غير متوافق إلى اختناق تدفق وسيط التبريد وارتفاع الحمل الكهربائي على المحرك. يعتمد المهندسون على معايير الجمعية الأمريكية لمهندسي التبريد والتدفئة وتكييف الهواء لتحديد أقطار الأنابيب المناسبة لكل قدرة تشغيلية، مع مراعاة اختيار مواسير نحاسية غير ملحومة من النوع الكوري أو الجنوب أفريقي ذي الكثافة العالية لضمان مقاومة الضغوط التشغيلية المرتفعة لفريون R410A وفريون R32.
| القدرة التبريدية بالطن | قطر خط السائل (البوصة) | قطر خط الغاز (البوصة) | السماكة الدنيا للجدار (المليمتر) |
|---|---|---|---|
| 1.5 طن (18 ألف وحدة) | 1/4 | 1/2 | 0.71 |
| 2.0 طن (24 ألف وحدة) | 3/8 | 5/8 | 0.81 |
| 2.5 طن (30 ألف وحدة) | 3/8 | 5/8 | 0.81 |
| 3.0 طن (36 ألف وحدة) | 3/8 | 3/4 | 0.89 |
اختبارات الضغط والسلامة الميدانية قبل التلييس
لا تنتهي مرحلة تمديد الشبكة بمجرد سحب الخطوط وتثبيتها، بل يتعين إجراء سلسلة من الاختبارات الميكانيكية للتأكد من خلو المسار من أي ثقوب مجهرية أو اختناقات غير ظاهرة في مناطق الانحناءات. تجرى هذه الاختبارات قبل تغطية الجدران بطبقات المونة الإسمنتية لتفادي التكسير المكلف بعد التشطيب.
خطوات اختبار النيتروجين الجاف

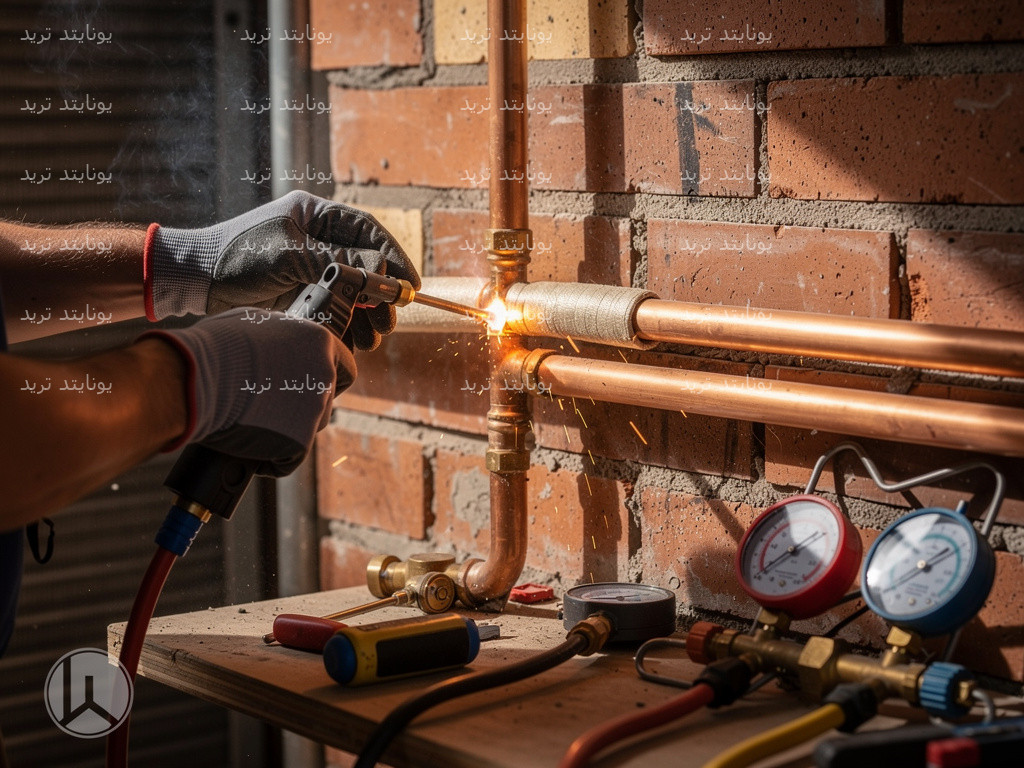

- لحام أطراف المواسير النحاسية باستخدام سبيكة الفضة بنسبة لا تقل عن خمسة بالمئة لضمان إحكام التوصيل.
- تثبيت ساعة ضغط معايرة بدقة عند مخرج التغذية الخاص بالوحدة الخارجية.
- حقن خطوط النحاس بغاز النيتروجين الجاف الخالي من الرطوبة تحت ضغط يتراوح بين 350 إلى 450 رطل لكل بوصة مربعة.
- مراقبة ثبات مؤشر الضغط لمدة لا تقل عن 24 إلى 48 ساعة متواصلة مع تسجيل قراءات درجات الحرارة المحيطة لتفادي تأثيرات التمدد والانكماش الطبيعي للغاز.
- استخدام رغوة الصابون المتخصصة للكشف عن الفقاعات حول مناطق اللحام ونقاط الوصل الميكانيكية.
إجراءات حماية شبكة التكييف أثناء مراحل البناء اللاحقة
تتعرض التمديدات لمخاطر بالغة جراء أعمال الحفر والتثبيت التي ينفذها مقاولو الديكور وأسقف الجبس، مما يفرض اتباع خطة وقائية محكمة لمنع انثقاب النحاس أو تمزق العوازل الإسفنجية بعد إتمام تأسيس مواسير التكييف.
- وضع علامات تحذيرية واضحة وشريط فسفوري فوق مسارات التمديد المدفونة لتنبيه العمال إلى حظر استخدام المسامير أو المثاقب في تلك المناطق.
- إغلاق نهايات خطوط النحاس بسدادات نحاسية ملحومة لمنع دخول الأتربة ومياه الأمطار ومخلفات البناء إلى داخل الدائرة المغلقة.
- تغليف العوازل الحرارية بطبقة متينة من شريط التثبيت المقاوم للرطوبة لحماية فوم البولي إيثيلين من التفتت والاهتراء الكيميائي بفعل الجص.
- تركيب شبكة تصريف المياه بميول هيدروليكي منتظم لا يقل عن واحد سنتيمتر لكل متر طولي باتجاه نقاط الصرف المعزولة برائحة لمنع ارتداد الغازات الكريهة.
يمثل التخطيط المبكر لشبكات التبريد ركيزة الاستقرار الحراري داخل المباني السكنية والتجارية، إذ يحمي التشطيبات الفاخرة من التلف المبكر. يضمن تنفيذ عملية تأسيس مواسير التكييف بأسلوب علمي مدروس توفير الطاقة ورفع كفاءة تدفق وسيط التبريد بين الوحدات الداخلية والخارجية. يقدم هذا المقال فهماً تفصيلياً للمقاسات الهندسية، معايير العزل، وطرق اختبار الضغط لحماية استثمارك العقاري على المدى الطويل.
الإجابة السريعة
تأسيس مواسير التكييف هو التمديد المسبق لخطوط النحاس المعزولة مع شبكة تصريف المياه والأسلاك الكهربائية داخل الجدران أو الأسقف قبل مرحلة اللياسة والتشطيب. يعتمد نجاح هذه العملية على اختيار أقطار النحاس المناسبة لقدرة التبريد، استخدام عازل حراري بسماكة قياسية، وضبط ميول مواسير الصرف لتفادي تسريب المياه أو تلف الضاغط.
أهمية التخطيط الهندسي المسبق لشبكات التبريد
تحدد مرحلة التخطيط المسبق مسارات التمديد بدقة لتفادي التقاطع العشوائي مع شبكات الكهرباء والسباكة. يؤدي التمديد المنظم في مرحلة العظم إلى تجنب التكسير اللاحق في الخرسانات والجدران، مما يحافظ على السلامة الإنشائية للبناء. علاوة على ذلك، يقلل المسار المستقيم لخطوط التبريد من احتمالات هبوط الضغط، مما يمنح الضاغط عمراً تشغيلياً أطول.
تتطلب هذه المرحلة دراسة توزيع الهواء ومواقع الأثاث لتحديد الارتفاعات الصحيحة للوحدات الداخلية في كل غرفة. بالإضافة إلى ذلك، يراعي التوزيع الهندسي سهولة وصول فنيي الصيانة إلى نقاط التوصيل دون الحاجة لتشويه الديكورات الجبسية. يضمن هذا النهج تحقيق أعلى معدلات الهدوء التشغيلي وتفادي الضوضاء الناتجة عن تدفق غاز التبريد في المسارات الضيقة.
مراحل تنفيذ تأسيس مواسير التكييف في مرحلة العظم
يبدأ العمل الفعلي بتحديد أماكن الوحدات الداخلية والخارجية على المخططات التنفيذية بدقة متناهية. تتطلب عملية تأسيس مواسير التكييف التنسيق المباشر مع مقاول الكهرباء والسباكة لتفادي تداخل المسارات في الجدران المشتركة. بعد ذلك، يقوم الفني بفتح مجارٍ جدارية رأسية باستخدام المنشار الكهربائي لتفادي إضعاف بنية البلوك.
- تحديد منسوب الوحدة الداخلية بدقة مع ترك مسافة لا تقل عن ثلاثين سنتيمتراً أسفل السقف الخرساني لضمان سحب الهواء بحرية.
- حفر المجاري الجدارية بعمق كافٍ لاستيعاب حزمة الأنابيب والعوازل دون أن تبرز عن مستوى بؤج اللياسة.
- تمديد أنابيب النحاس داخل مواسير حماية بلاستيكية صلبة مع إحكام غلق النهايات لمنع دخول الأتربة والشوائب.
- تركيب مسارات تصريف المياه باستخدام أنابيب بوليمرية مقاومة للحرارة مع الحفاظ على ميل هندسي لا يقل عن واحد بالمئة.
- تثبيت كابلات الإشارة والتحكم الكهربائي داخل قنوات معزولة تماماً لمنع حدوث التماس الكهربائي مع خطوط الفريون.
المعايير القياسية لاختيار وتمديد نحاس التكييف
تعد جودة النحاس العنصر الحاسم في منع تسريب الفريون، إذ تتفوق الأنابيب المسحوبة غير الملحومة في تحمل الضغوط المرتفعة. على سبيل المثال، يفضل الاعتماد على النحاس الكوري أو الأمريكي المعتمد طبقاً للمواصفات العالمية في شبكات التبريد المركزية والسبليت. تمنح سماكة الجدار العالية النحاس مرونة فائقة عند الثني دون حدوث اختناقات تعيق سريان وسيط التبريد.
تختلف أقطار الأنابيب باختلاف السعة التبريدية للجهاز، حيث يحتاج كل طن تبريدي لمقاسات محددة لخطوط السحب والطرد. يوضح جدول البيانات التالي القياسات الشائعة وسماكات العزل الموصى بها للأجهزة المنزلية:
| سعة المكيف بالطن | قطر خط السائل (الطرد) | قطر خط الغاز (السحب) | سماكة العازل الموصى بها |
|---|---|---|---|
| 1.5 طن (18 ألف وحدة) | ربع بوصة (1/4) | نصف بوصة (1/2) | 13 ملم عازل رغوي مغلق |
| 2.0 طن (24 ألف وحدة) | ربع بوصة (1/4) | خمسة أثمان بوصة (5/8) | 19 ملم عازل رغوي مغلق |
| 2.5 طن (30 ألف وحدة) | ثلاثة أثمان بوصة (3/8) | خمسة أثمان بوصة (5/8) | 19 ملم عازل رغوي مغلق |
| 3.0 طن (36 ألف وحدة) | ثلاثة أثمان بوصة (3/8) | ثلاثة أرباع بوصة (3/4) | 25 ملم عازل رغوي مغلق |
أصول العزل الحراري وتجهيز شبكة تصريف المياه
يمنع العزل الحراري المحكم ظاهرة التكثف السطحي التي تسبب تنقيط المياه وتشوه الدهانات الفاخرة داخل الغرف. لذلك، يجب عزل كل أنبوب نحاسي بشكل منفصل باستخدام عوازل المطاط المرن ذات الخلايا المغلقة المقاومة لامتصاص الرطوبة. في المقابل، يؤدي عزل الخطين معاً داخل غلاف واحد إلى تبادل حراري سلبي يخفض كفاءة الجهاز بمعدلات ملحوظة.
تتطلب شبكة تصريف مياه التكثيف عناية خاصة لضمان انسياب المياه بالجاذبية الطبيعية دون ركود. بناءً على ذلك، يتم استخدام أنابيب بولي كلوريد الفينيل بقطر لا يقل عن ثلاثة أرباع البوصة مع تركيب مصيدة روائح عند الربط بشبكة الصرف العامة. يحمي هذا الإجراء المبنى من ارتداد الغازات الكريهة عبر مجرى المكيف إلى داخل المساحات السكنية المعيشية.
ولا يقتصر ضمان كفاءة التبريد على سلامة التمديدات الأولية فقط، بل يستدعي جدولاً منتظماً لعمليات صيانة تكييفات الهواء بهدف فحص ضغوط الغاز وتنظيف الملفات الداخلية والخارجية. يساعد هذا الإجراء الوقائي في تفادي الأعطال المفاجئة والحفاظ على العمر الافتراضي للضاغط ليعمل بأعلى كفاءة تشغيلية ممكنة.
التبريد والتدفئة لتحديد تلك الأبعاد بدقة تضمن كفاءة الدورة، غير أن سلامة هذا المسار الميكانيكي تظل مرهونة بالالتزام بإجراءات صيانة تكييفات دورية تكشف مبكراً عن أي تسريب محتمل أو تآكل في نقاط الربط. فالاعتناء بنظافة الفلاتر وشحن الغاز وضبط العزل الحراري يسهم بشكل مباشر في إطالة العمر الافتراضي للمنظومة وتقليل استهلاك الطاقة.
اختبارات الضغط والسلامة قبل أعمال المحارة والتشطيب
يمثل اختبار الضغط الضمانة الهندسية الوحيدة لسلامة اللحامات وعدم وجود ثقوب ميكروسكوبية في مسارات الأنابيب النحاسية. يقوم الفني بضغط الشبكة بغاز النيتروجين الجاف الخالي من الرطوبة حتى مستوى يتراوح بين مائتين وخمسين إلى ثلاثمائة رطل لكل بوصة مربعة. نتيجةً لذلك، يتم رصد أي هبوط تدريجي في مؤشر مقياس الضغط على مدار أربع وعشرين ساعة متواصلة على الأقل.
التبريد والتكييف لضمان كفاءة الضغوط التشغيلية، غير أن هذه التجهيزات تفقد فعاليتها بمرور الوقت ما لم تُدمج ضمن برنامج دوري يتضمن صيانة تكييفات الهواء وفحص مستويات الغاز بدقة. يساعد هذا الإجراء الوقائي في تفادي الأعطال الميكانيكية المبكرة للضاغط والحفاظ على كفاءة استهلاك الطاقة طوال العمر الافتراضي للنظام.
تُترك الدوائر تحت ضغط النيتروجين أثناء قيام عمال البناء بتنفيذ أعمال اللياسة والدهانات وأسقف الجبس المعلقة. يتيح بقاء العداد متصلاً الكشف الفوري عن أي ثقب مفاجئ ينتج عن دق المسامير العشوائي بواسطة فنيي الديكور. في حالة حدوث هبوط مفاجئ في الضغط، يتم تحديد موقع الضرر ومعالجته فوراً قبل إتمام التشطيبات النهائية المكلفة.
أخطاء فنية خطيرة تؤدي إلى تلف منظومة التكييف
يقع العديد من المنفذين في أخطاء ميكانيكية متكررة تدمر مكونات الضاغط وتكبد المالك تكاليف إصلاح باهظة في المستقبل. تجنب هذه الممارسات الخاطئة يضمن كفاءة استهلاك الكهرباء ويوفر بيئة داخلية مريحة وخالية من الأعطال المفاجئة:
- ثني أنابيب النحاس يدوياً بزوايا حادة دون استخدام زنبرك الثني المخصص، مما يتسبب في تخنق المجرى الداخلي واحتراق محرك الضاغط.
- استخدام عوازل رديئة رقيقة تتآكل بسرعة تحت تأثير الحرارة، الأمر الذي ينتج عنه تسريب الرطوبة داخل جدران المبنى.
- ترك نهايات الأنابيب النحاسية مفتوحة خلال مراحل البناء، مما يسمح بدخول حبيبات الرمل وملاط الأسمنت إلى المنظومة.
- إلغاء مصيدة الزيت في المسارات الرأسية التي تتجاوز خمسة أمتار، مما يمنع عودة زيت التزييت الضروري لحماية قلب الضاغط الميكانيكي.
- توصيل خطوط تصريف التكثيف مباشرة بأنابيب مياه المجاري دون فواصل مائية، مما ينقل الروائح والحشرات إلى داخل الغرف.
الأسئلة الشائعة
ما هو أفضل وقت لتنفيذ تأسيس مواسير التكييف في المبنى؟
أفضل وقت لبدء التمديدات هو بعد الانتهاء من أعمال الهيكل الإنشائي وبناء الجدران مباشرة، وقبل بدء أعمال اللياسة وتمديدات السباكة السطحية. يسمح هذا التوقيت بفتح المجارات الجدارية وتثبيت المسارات بدقة تامة وتفادي تكسير أعمال التشطيب اللاحقة.
كيف أعرف المقاس المناسب لأنابيب النحاس للمكيف؟
يعتمد مقاس الأنابيب على قدرة المكيف التبريدية والكتالوج الفني الصادر عن الشركة المصنعة للجهاز. غالباً ما تستخدم المكيفات بقدرة طنين أنبوب سائل بقطر ربع بوصة وأنبوب غاز بقطر خمسة أثمان بوصة، ويجب الالتزام الحرفي بهذه القياسات لضمان التبريد.
هل يمكن تمديد مواسير التكييف داخل الأرضيات والأسقف الخرسانية؟
نعم، يمكن التمديد داخل الأرضيات والأسقف المعلقة بشرط وضع الأنابيب داخل مجارٍ بلاستيكية واقية غير قابلة للانضغاط. يجب الابتعاد تماماً عن صب الخرسانة الإنشائية مباشرة فوق النحاس، وذلك لحمايته من التآكل وتسهيل عمليات الصيانة أو الاستبدال مستقبلاً.
لماذا يتم ضغط النحاس بالنيتروجين بدلاً من الهواء العادي؟
يتميز النيتروجين الجاف بخلوه التام من بخار الماء والأكسجين اللذين يسببان أكسدة النحاس وانسداد صمامات التمدد بالجليد. علاوة على ذلك، يمتلك غاز النيتروجين استقراراً كيميائياً فائقاً يجعله آمناً تماماً تحت ضغوط الفحص المرتفعة دون أي مخاطر اشتعال.
ما أقصى طول مسموح به لمسار مواسير التكييف النحاسية؟
يتراوح الطول الأقصى المسموح به للمكيفات المنفصلة بين خمسة عشر وخمسة وعشرين متراً وفقاً لكتيب الشركة المصنعة للمنظومة. في حال زادت المسافة عن ذلك، يجب إضافة شحنات فريون إضافية مع تركيب مصائد زيت خاصة لضمان سلامة تشغيل الضاغط.
هل يلزم تغيير مواسير النحاس القديمة عند استبدال المكيف؟
يجب استبدال المواسير إذا كانت تالفة أو ذات سماكة رديئة لا تتحمل ضغوط الغازات الحديثة الصديقة للبيئة. في المقابل، يمكن الإبقاء عليها إذا كانت مطابقة للمقاس المطلوب وسليمة ميكانيكياً، بعد تنظيفها كيميائياً جيداً للتخلص من رواسب الزيت القديم.
خاتمة
يمثل الاستثمار في جودة تأسيس مواسير التكييف صمام الأمان لمنع هدر الطاقة والحفاظ على سلامة التشطيبات الداخلية للمباني. يضمن اتباع الإرشادات الهندسية واستخدام العوازل المعتمدة منظومة تبريد هادئة تدوم لسنوات طويلة دون أعطال. ابدأ بالتخطيط المتقن لشبكة التبريد الخاصة بك بالتعاون مع فنيين مؤهلين قبل الشروع في أعمال التشطيب النهائي.
