تأسيس مواسير التكييف: القواعد الفنية لتمديد نحاس التبريد
تتطلب عملية تأسيس مواسير التكييف تخطيطاً هندسياً دقيقاً في مرحلة البناء لضمان كفاءة التبريد ومنع التلفيات الإنشائية. يهدف هذا الإجراء التقني إلى مد وتثبيت خطوط النحاس ومسارات الصرف بالجدران والأسقف باحترافية تامة. نتيجةً لذلك، يضمن مالك المبنى تشغيلاً هادئاً للمكيفات مع توفير استهلاك الطاقة وتفادي تسريبات الفريون المكلفة مستقبلاً.
معايير تأسيس مواسير التكييف في مرحلة التشطيبات الإنشائية
تبدأ خطوة تأسيس مواسير التكييف بتحديد مواقع الوحدات بالتنسيق مع المخطط المعماري للمبنى. على سبيل المثال، يقلل المسار المستقيم للأنابيب من هبوط ضغط وسيط التبريد، مما يرفع كفاءة المنظومة التشغيلية. علاوة على ذلك، يمنع التوزيع السليم للوحدات الداخلية تراكم الهواء البارد في زوايا معينة.
تتضمن الأعمال الإنشائية فتح مجاري الجدران بعمق مدروس لاحتواء حزم الأنابيب المعزولة مع خط الصرف. بالإضافة إلى ذلك، يتجنب الفني تكسير الجسور الخرسانية الحاملة للحفاظ على متانة الهيكل العام. بناءً على ذلك، تثبت الأنابيب بمرابط مجلفنة تمنع حركتها أثناء تنفيذ اللياسة النهائية.
❓ التنسيق المسبق مع مسارات السباكة والتغذية الكهربائية
يمنع التنسيق المبكر بين المقاولين حدوث تضارب قد يؤدي إلى تلفيات بالغة داخل الجدران. لذلك، يخصص قاطع كهربائي مستقل لكل مكيف مع مد كابلات التغذية بجوار خط التبريد. في المقابل، يجب إبعاد مسارات الصرف الصحي لمسافة آمنة تمنع انتقال الروائح إلى مجرى الهواء.
تجدر الإشارة إلى أن إهمال الميول في أنابيب الصرف يسبب ارتداد المياه وتلف الدهانات. لذلك، يوصي المهندسون بميل مستمر لا يقل عن 1% باتجاه مخارج التصريف المعتمدة. بالإضافة إلى ذلك، تتيح فتحات الفحص المسبقة صيانة الخطوط وتفادي انسدادها بالشوائب.
اختيار أقطار أنابيب النحاس وسماكاتها الهندسية المعتمدة
يرتبط تحديد قطر أنبوب النحاس وسماكته بالسعة التبريدية للمكيف ونوع غاز الفريون المستخدم في المنظومة. على سبيل المثال، تحتاج الأجهزة بسعة طن ونصف إلى خط غاز بقطر نصف بوصة وخط سائل بقطر ربع بوصة. بناءً على ذلك، يؤدي اختيار أقطار غير متطابقة إلى إجهاد الضاغط وضعف التبريد.
يمثل النحاس الكوري والأمريكي الخيار الأكثر أماناً وموثوقية في المشاريع السكنية بفضل نقاوته العالية. علاوة على ذلك، تخضع هذه الخامات للمواصفات القياسية التي تمنع ظهور شروخ أثناء عمليات الثني. لذلك، يجب التحقق من الأختام المطبوعة على جدار الأنبوب قبل البدء في تمديده داخل المبنى.
❓ فروق مقاييس سماكة النحاس لمقاومة الضغوط المرتفعة
تحدد سماكة الجدار قدرة الأنبوب على تحمل الضغط المرتفع لغازات التبريد مثل غاز R410A. بالإضافة إلى ذلك، توفر أنابيب مقياس 20 سماكة جدار تبلغ 0.81 مليمتر، وهي ممتازة للشبكات الطويلة. في المقابل، يناسب مقياس 22 الأقل سماكة المسارات القصيرة التي لا تتعرض لضغوط ميكانيكية شديدة.
تجدر الإشارة إلى أن استخدام النحاس التجاري الرخيص ذي السماكات المتدنية يعرض الشبكة للتسريب. نتيجةً لذلك، يحرص المشرف الهندسي على قياس سماكة الجدار بميكرومتر دقيق لضمان مطابقتها للمواصفات. بناءً على ذلك، يوفر النحاس الأصلي عمراً طويلاً ويقاوم الصدمات وعوامل الإجهاد المستمر.

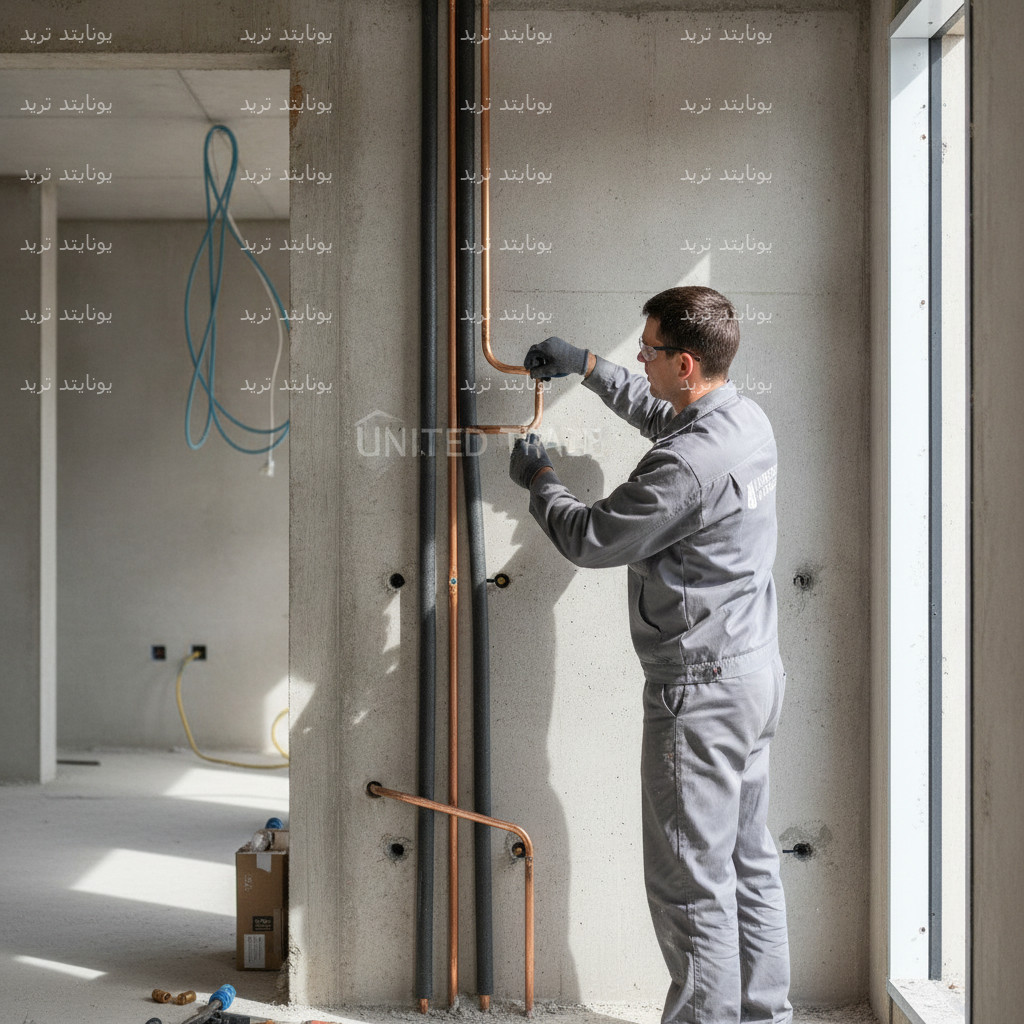

مراحل مد خطوط التبريد والتحكم في مسارات الانحناء
تنفذ مراحل مد شبكة النحاس بمسارات هندسية تقلل الأكواع لخفض مقاومة الاحتكاك لسائل الفريون. على سبيل المثال، يسبب الثني اليدوي العشوائي خفسات موضعية تكتم وسيط التبريد وترفع حرارة الضاغط. لذلك، يعتمد الفنيون على أدوات الثني الميكانيكية لتشكيل المنحنيات بزوايا ناعمة ومنتظمة.
تبدأ الخطوات بفرد لفائف النحاس بعناية على أرضيات نظيفة لتجنب التوائها ودخول الأتربة لتجويفها الداخلي. بالإضافة إلى ذلك، تغلق أطراف المواسير بسدادات بلاستيكية محكمة طوال فترة البناء والتشطيب. نتيجةً لذلك، تبقى الخطوط نظيفة وخالية من الرطوبة والغبار المضر بصمامات التمدد الحساسة.
❓ الاشتراطات الفنية لتنفيذ لحام الوصلات النحاسية
تتطلب التوصيلات النحاسية استخدام سبائك لحام بنسبة فضة لا تقل عن 5% لإحكام الربط. علاوة على ذلك، يضخ غاز النيتروجين بضغط خفيف داخل الأنبوب أثناء اللحام لمنع تأكسد النحاس داخلياً. تجدر الإشارة إلى أن الرواسب الكربونية الناتجة عن اللحام دون نيتروجين تسد فلاتر التبريد بسرعة.
في المقابل، يتم تبريد مناطق اللحام بقماش رطب فور الانتهاء لحماية العوازل المجاورة من التلف. لذلك، يفضل مد المواسير كقطعة واحدة وتجنب تنفيذ لحامات مدفونة خلف الحوائط الإنشائية. بناءً على ذلك، تحصر نقاط التوصيل في صناديق كشف تسهل المعاينة والصيانة مستقبلاً.
تقنيات العزل الحراري وتصريف مياه التكثيف
يمثل العزل الحراري عنصراً جوهرياً لمنع التكثيف المائي الذي يتسبب في تلف الأسقف والدهانات. على سبيل المثال، يؤدي تلامس خط الغاز البارد مع الهواء المحيط الرطب إلى تساقط قطرات الماء باستمرار. لذلك، تستخدم خامات الفوم المطاطي المغلق نظراً لكفاءتها العالية في حجب الرطوبة والحرارة.
يجب عزل خط السحب وخط السائل بشكل مستقل، ويحظر وضعهما داخل غلاف عازل مشترك وواحد. بالإضافة إلى ذلك، يتسبب العزل المشترك في انتقال حراري غير مرغوب يقلل كفاءة التبريد ويرفع استهلاك الطاقة. بناءً على ذلك، تلف الفواصل بشريط لاصق مقوى لمنع تسرب الهواء الرطب إلى الأنابيب.
❓ مواصفات مواد العزل وحماية الخطوط الخارجية
تتراوح سماكة طبقة العزل المعتمدة بين 9 إلى 19 مليمتراً بحسب الظروف المناخية ومستوى الرطوبة بالمنطقة. علاوة على ذلك، يحافظ العازل الجيد على حرارة الفريون ويمنع إهدار البرودة عبر المسافات الطويلة. تجدر الإشارة إلى أن عوازل المطاط المرن تمنح متانة ممتازة دون تآكل بمرور السنوات.
في المقابل، تحتاج خطوط النحاس المكشوفة على الأسطح إلى حماية إضافية من أشعة الشمس المباشرة. لذلك، تغلف الأنابيب الخارجية بشرائح الألمنيوم أو توضع داخل مجار معدنية لحمايتها من التلف المناخي. نتيجةً لذلك، نضمن بقاء العوازل في حالة ممتازة تحافظ على كفاءة المكيفات لسنوات طويلة.
وبمجرد الانتهاء من التأسيس والتشغيل، تصبح صيانة التكييفات الدورية ضرورة ملحة للحفاظ على العمر الافتراضي للجهاز وضمان استمرارية أدائه بكفاءة عالية. فالفحص الفني المنتظم يساهم في اكتشاف الأعطال البسيطة قبل تفاقمها، مما يضمن بيئة داخلية مريحة ويحمي استثماراتك طويلة الأمد في أنظمة التبريد.
تتضمن هذه العملية اختيار أجود أنواع المواسير النحاسية المعزولة حرارياً، مع مراعاة الميول الصحيحة لمواسير الصرف لمنع تسرب المياه وتراكم الرطوبة داخل الجدران. كما يعتمد نجاح التأسيس بشكل جوهري على دقة عزل التوصيلات، مما يحمي النظام من التآكل ويطيل عمره الافتراضي في مختلف الظروف المناخية. تأسيس المواسير النحاسية
وبعد إتمام مرحلة التأسيس، يصبح الالتزام بجدول دوري لعمليات صيانة تكييفات ضرورةً لا غنى عنها للحفاظ على جودة الهواء وكفاءة الأداء التشغيلي للجهاز. فالفحص الفني المنتظم يساهم في اكتشاف الأعطال البسيطة ومعالجتها مبكراً قبل تفاقمها، مما يطيل العمر الافتراضي لوحدات التكييف ويقلل التكاليف المادية للإصلاحات الكبرى.
وتعتمد هذه الخطوة الحيوية على تطبيق أفضل ممارسات تأسيس مواسير التكييف عبر انتقاء أقطار نحاسية مطابقة للمواصفات وعزلها حرارياً بعناية لتفادي التكثف وتسريب الرطوبة. كما يراعي التنفيذ الصحيح اختيار أقصر المسارات وأقلها انحناءً لتقليل مقاومة وسيط التبريد وحماية ضواغط الهواء على المدى البعيد.
تشمل المرحلة الأساسية في تأسيس مواسير التكييف اختيار أقطار أنابيب النحاس الملائمة لقدرة كل وحدة وتغليفها بعوازل حرارية تمنع تكثف الرطوبة داخل الحوائط. كما يُراعى أثناء التمديد ضبط ميول مواسير تصريف المياه بدقة لتفادي أي انسداد مستقبلي قد يؤثر على سلامة الدهانات والأرضيات.
إجراءات اختبار الضغط بالنيتروجين لضمان سلامة الشبكة
يشكل اختبار الضغط بغاز النيتروجين الجاف الخطوة الأساسية لكشف أي تسريب قبل إغلاق مسارات المواسير. على سبيل المثال، يمتاز النيتروجين بقدرته على كشف الثغرات الدقيقة تحت الضغوط العالية دون الإضرار بنظافة الأنابيب. نتيجةً لذلك، يمنع استخدام ضواغط الهواء العادية لتفادي إدخال رطوبة تتلف زيت الضاغط التخليقي.
وبعد إتمام مرحلة التأسيس، تبرز أهمية الالتزام بجدول صيانة تكييفات دوري للحفاظ على أداء الأجهزة وحماية المكونات الداخلية من التآكل أو تراكم الأتربة. فالفحص الفني المستمر يساهم في اكتشاف الأعطال البسيطة ومعالجتها قبل تفاقمها، مما يضمن استمرارية التبريد بكفاءة عالية وإطالة العمر الافتراضي للنظام بالكامل.
تبدأ الخطوات بضخ النيتروجين تدريجياً حتى 150 رطلاً لكل بوصة مربعة لفحص الوصلات برغوة الصابون. بعد ذلك، يرفع الضغط إلى ما يقارب 350 رطلاً لكل بوصة مربعة لمطابقة ظروف التشغيل الواقعية. بناءً على ذلك، تترك الشبكة تحت المراقبة لمدة 24 ساعة متواصلة للتأكد من ثبات المؤشر تماماً.
❓ خطوات توثيق فحص التسريب وتفريغ الهواء
تضمن خطة الفحص الهندسي توثيق سلامة الشبكة بدقة عبر الخطوات الإجرائية التالية المعتمدة فنياً:
- ربط مقياس ضغط عالي الدقة بصمام الخدمة لمتابعة مستويات ضغط النيتروجين باستمرار.
- مراقبة ثبات قراءة الضغط طوال 24 ساعة مع مراعاة تأثير تغير درجات الحرارة المحيطة.
- فحص جميع وصلات اللحام المرئية باستخدام رغوة الكشف للتأكد من عدم وجود تنفيس.
- تفريغ غاز النيتروجين بأمان تام بعد إثبات سلامة شبكة الأنابيب من التسريب.
- سحب الرطوبة بمضخة تفريغ عميقة للوصول إلى ضغط يقل عن 500 ميكرون.
في المقابل، يؤدي بقاء الرطوبة بالمواسير إلى تكوين أحماض تحرق المحرك الكهربائي للضاغط. لذلك، يعد الوصول إلى مستوى التفريغ المطلوب ضماناً لنقاء المنظومة واستقرار أدائها التبريدي دون أعطال.
مقارنة بين أنواع أنابيب النحاس المستخدمة في التركيب
تساعد المقارنة الفنية بين أنواع أنابيب النحاس المهندسين في تحديد الخيار المناسب للمشروع والميزانية. علاوة على ذلك، ترتبط جودة الأنابيب بنقاء الخامة وسمك الجدار وقدرتها على تحمل درجات الضغط العالي أثناء العمل. يوضح الجدول التالي أبرز خصائص الأنواع المنتشرة في أسواق التكييف لتسهيل الاختيار الدقيق:
| نوع الأنبوب | المنشأ | مستوى النقاوة والسماكة | تحمل الضغط التشغيلي | الاستخدام الموصى به |
|---|---|---|---|---|
| النحاس الأمريكي | أمريكا | نقاوة فائقة وسماكة معتمدة | ممتاز لضغوط غاز 410A | المشاريع الكبرى والمسافات الطويلة |
| النحاس الكوري | كوريا الجنوبية | نقاوة مرتفعة ومرونة عالية | ممتاز للتطبيقات السكنية | الفلل والشقق السكنية والمكاتب |
| النحاس الجنوب أفريقي | جنوب أفريقيا | نقاوة جيدة وسماكات قياسية | جيد للضغوط المتوسطة | المباني الاقتصادية والأجهزة الصغيرة |
| النحاس التجاري العشوائي | مجهول | سماكات غير منتظمة ونقاوة منخفضة | ضعيف ومعرض للشرخ السريع | غير صالح للاستخدام الإنشائي إطلاقاً |
يظهر الجدول أفضلية النحاس الأمريكي والكوري كاستثمار طويل يجنب المبنى مخاطر التكسير وتكاليف إعادة التمديد. بالإضافة إلى ذلك، يمنح النحاس المعتمد استقراراً حرارياً للضاغط ويقلل استهلاك التيار الكهربائي. لذلك، ينبغي الابتعاد التام عن الخامات التجارية مجهولة المصدر حتى لو انخفضت أسعارها الأولية.
إرشادات تفادي الأخطاء الشائعة أثناء تأسيس مواسير التكييف
يتطلب إنجاز الأعمال الإنشائية تفادي العيوب التنفيذية التي تسبب أعطال التكييف ومشاكل تسريب المياه بالجدران. على سبيل المثال، يقع البعض في خطأ إهمال تثبيت الأنابيب بدعامات كافية، مما يسبب اهتزازها وإحداث ضجيج مزعج. علاوة على ذلك، تتلخص أهم الإرشادات الوقائية في النقاط التالية:
- استخدام ثنايات مواسير ميكانيكية لمنع حدوث خفسات تعيق سريان وسيط التبريد.
- إغلاق فتحات النحاس بسدادات محكمة لحمايتها من دخول رمال البناء ومخلفات اللياسة.
- تثبيت حوامل مجلفنة كل متر ونصف لدعم وزن الأنابيب ومنع هبوطها مع الوقت.
- فحص انحدار مواسير الصرف بسكب مياه تجريبية قبل التقفيل النهائي لضمان السريان.
- فصل مسارات كابلات الكهرباء عن أنابيب النحاس بوضعها داخل خراطيم معزولة.
نتيجةً لذلك، تضمن هذه المعايير حماية المبنى والحفاظ على كفاءة المكيفات لسنوات طويلة. بالإضافة إلى ذلك، يوفر التطبيق السليم تكاليف الصيانة الدورية وتكاليف شحن وسيط التبريد التالف بسبب التسريب. بناءً على ذلك، تعد الدقة في مراحل التأسيس استثماراً حقيقياً يضمن راحة قاطني المبنى وهدوءهم.
الأسئلة الشائعة حول أعمال التبريد والتكييف
❓ ما هو أفضل توقيت لتنفيذ أعمال تأسيس مواسير التكييف بالمبنى؟
أفضل توقيت هو مرحلة الانتهاء من بناء الجدران وقبل البدء بأعمال اللياسة أو تمديدات السباكة النهائية. يتيح هذا التوقيت فتح مجاري الجدران وتثبيت الأنابيب بحرية تامة دون الإضرار بأعمال التشطيب والديكور اللاحقة.
❓ ما هي أقطار مواسير النحاس المعتمدة لمكيفات الاسبليت؟
تستخدم مقاسات ربع بوصة لخط السائل ونصف بوصة للغاز للأجهزة سعة طن ونصف تبريد. أما المكيفات بسعة طنين، فتتطلب خط سائل ربع بوصة مع خط غاز خمسة أثمان البوصة لضمان التبريد المتوازن.
❓ كيف تؤثر المسافات الطويلة بين الوحدات على كفاءة التبريد؟
تؤدي المسافات التي تزيد عن 15 متراً إلى هبوط ضغط الفريون وصعوبة عودة الزيت للضاغط. لذلك، تتطلب المسافات الطويلة شحنة فريون إضافية وتركيب مصائد زيت رأسية لحماية الضاغط الميكانيكي من التلف.
❓ هل يجوز عزل خطي النحاس معاً داخل خرطوم عازل واحد؟
لا يجوز ذلك إطلاقاً؛ بل يجب عزل كل خط نحاسي بعازل حراري مستقل ومغلق تماماً. ينتج عن دمجهما تبادل حراري غير مرغوب يقلل برودة الهواء ويزيد استهلاك الطاقة الكهربائية بصورة ملحوظة.
❓ لماذا يستخدم غاز النيتروجين في اختبار ضغط المواسير؟
يستخدم النيتروجين لكونه غازاً خاملاً وجافاً وخالياً من الرطوبة التي تدمر زيت الضاغط الداخلي. في المقابل، يحتوي الهواء العادي على بخار ماء يؤكسد جدران النحاس ويسد فلاتر التبريد بسرعة.
❓ متى يجب تركيب مصيدة زيت في التمديدات الرأسية للمكيف؟
يجب عمل مصيدة زيت كل 5 إلى 7 أمتار من الارتفاع عندما تكون الوحدة الخارجية أعلى من الداخلية. تضمن هذه المصائد تجميع رذاذ الزيت وإعادته إلى الضاغط لحمايته من الاحتراق بسبب نقص التزييت.
يضمن الالتزام بالمعايير الهندسية في تأسيس مواسير التكييف تشغيلاً فعالاً وتبريداً مثالياً خالياً من الأعطال وتسريب الفريون داخل المنشأة. نتيجةً لذلك، فإن اختيار خامات النحاس المعتمدة وتنفيذ العزل واختبار الضغط يجنب مالك المبنى أعباء التكسير وتكاليف الإصلاح الباهظة مستقبلاً. احرص دوماً على إسناد هذه التمديدات لفريق فني متخصص لضمان كفاءة أجهزة التكييف واستدامتها لسنوات طويلة.
