تأسيس مواسير التكييف: المبادئ الهندسية لشبكة نحاس متكاملة
تعد مرحلة تأسيس مواسير التكييف من الركائز الهيكلية الأساسية التي تحدد كفاءة منظومة التبريد داخل المباني لسنوات طويلة. يهدف هذا المقال إلى توضيح المعايير الهندسية لاختيار مسارات الأنابيب وتحديد أقطار النحاس المناسبة وعزلها بأسلوب احترافي يمنع تسريب الفريون أو مياه التكثيف. ستكتشف هنا إرشادات تطبيقية وحلولاً ميدانية تحمي استثمارك العقاري وتمنحك أداءً تشغيلياً مستقراً يخفض استهلاك الطاقة ويوفر تكاليف الصيانة المستقبلية.
مفهوم التمديد المسبق لشبكات التبريد وجدواه الإنشائية
يمثل تمديد شبكات التبريد عملية تثبيت البنية التحتية لنقل وسيط التبريد بين الوحدتين الداخلية والخارجية قبل اكتمال أعمال التشطيب المعماري. يوفر هذا الإجراء حماية لجدران المبنى من التكسير العشوائي اللاحق، بالإضافة إلى ضمان إخفاء التوصيلات داخل مسارات آمنة تمنح المكان مظهراً متناسقاً. على سبيل المثال، يساهم التخطيط المسبق في خفض احتمالات هدر غاز التبريد بنسبة تتجاوز 90% مقارنة بالتركيبات العشوائية الظاهرة.
علاوة على ذلك، يقلل التمديد المبكر من أخطار حدوث انحناءات مفاجئة في أنابيب النحاس قد تعيق تدفق مركب التبريد وترفع الحمل الميكانيكي على الضاغط. بناءً على ذلك، يصبح التخطيط المبكر حلاً وقائياً فعالاً يحفظ كفاءة التبريد ويقلل استهلاك الكهرباء بنسب ملموسة طوال دورة حياة المكيف، مما يطيل عمر الجهاز الافتراضي.
المعايير الهندسية لاختيار خامات النحاس ومستلزمات العزل
يتطلب الاختيار السليم لأنابيب التبريد الاعتماد على خامات نحاسية نقية بنسبة لا تقل عن 99.9% مطابقة لمعيار ASTM B280 لضمان متانة الشبكة. يساعد هذا النقاء الكيميائي العالي في مقاومة التآكل الداخلي وتفادي الثقوب المجهرية الدقيقة الناتجة عن ضغوط التشغيل المرتفعة التي يفرضها غاز R-410A الحديث. نتيجةً لذلك، يضمن النحاس الأصلي استمرارية تدفق وسيط التبريد دون تسريب ميكانيكي مستقبلي.
❓ سمك جدار الأنبوب النحاسي ومستويات الضغط التشغيلي
يجب ألا يقل سمك جدار النحاس عن 0.032 بوصة (0.81 مليمتر) في التمديدات المخفية داخل الجدران والأسقف الخرسانية للمباني الحديثة. في المقابل، فإن استخدام مواسير خفيفة السمك يجعلها عرضة للثقب أثناء أعمال اللياسة، مما يؤدي إلى خسائر مالية وصعوبة بالغة في كشف مكان التسريب لاحقاً. تجدر الإشارة إلى أن الأقطار تتفاوت ما بين ربع بوصة لخط السائل وثلاثة أثمان إلى خمسة أثمان البوصة لخط الغاز بحسب سعة التبريد المقررة.
كذلك تفرض وحدات التكييف الكبيرة استخدام أقطار أكبر تصل إلى ثلاثة أرباع البوصة لتفادي ظاهرة الخنق الديناميكي لغاز التبريد. لذلك، فإن الالتزام بالكتالوج الفني الصادر عن الشركة المصنعة للمكيف يمثل الضمان الحقيقي للحفاظ على الضغط المناسب داخل الدائرة التبريدية المغلقة دون إجهاد المحرك الكهربائي للضاغط.
❓ مواصفات العوازل الحرارية وأشرطة الحماية الخارجية
يعتمد العزل الحراري الموثوق على رغوة الإيلاستوميريك المغلقة الخلايا ذات الكثافة المرتفعة لمنع حدوث التكثيف السطحي للرطوبة وتجمع قطرات الندى. ينبغي ألا يقل سمك العازل عن 19 مليمتراً في المناطق الحارة، مع ضرورة عزل كل أنبوب نحاسي بشكل منفصل تماماً قبل ضمهما معاً. بمعنى آخر، فإن تلاصق أنبوب السائل مع أنبوب الغاز داخل عازل واحد يتسبب في انتقال حراري غير مرغوب فيه يقلل كفاءة دورة التبريد.
بالإضافة إلى ذلك، يجب تغليف العازل بطبقة من شريط الحماية البلاستيكي الأبيض المقاوم للأشعة فوق البنفسجية في الأجزاء المعرضة لأشعة الشمس المباشرة. يمنع هذا التدبير تشقق الرغوة المطاطية بمرور الوقت، مما يحفظ قدرتها العازلة ويحمي النحاس من التآكل الخارجي.

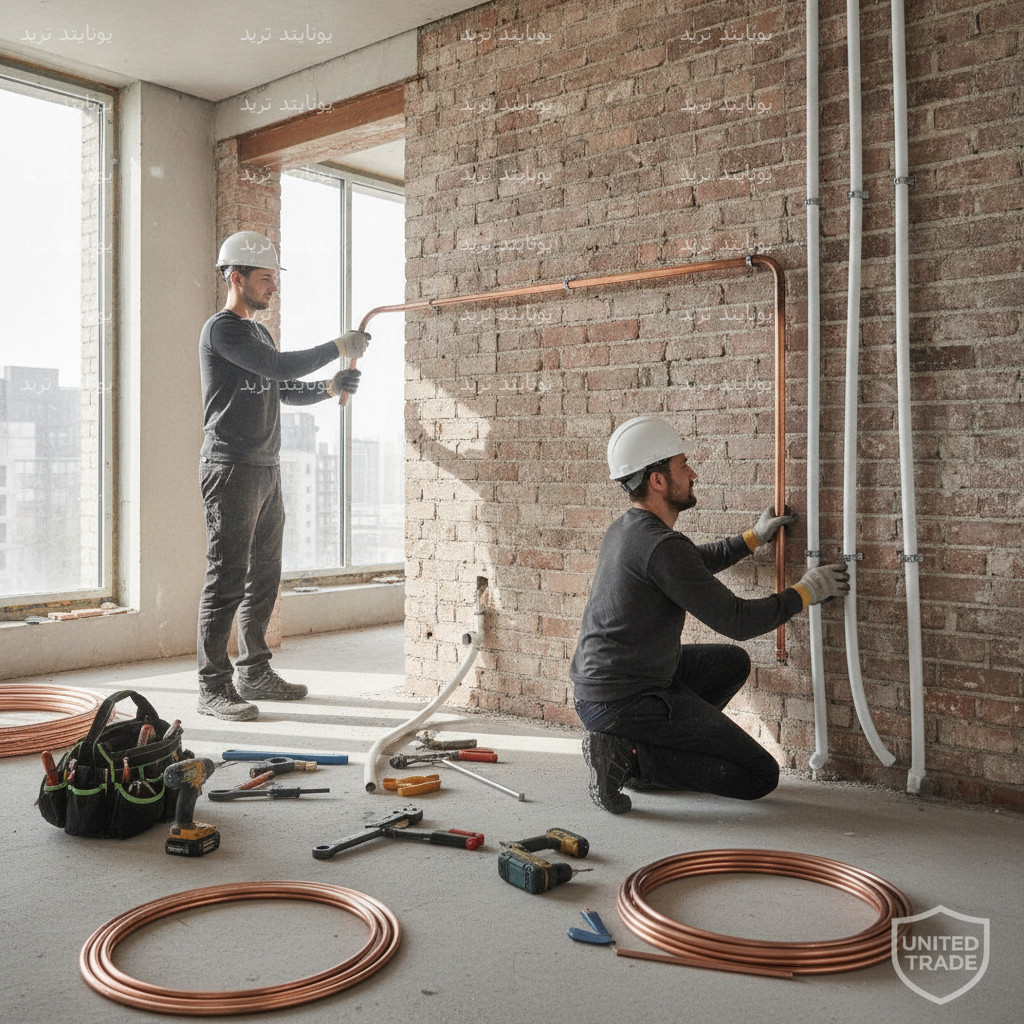

الإجراءات العملية لتنفيذ تأسيس مواسير التكييف بالموقع
تستلزم عملية تأسيس مواسير التكييف تطبيق خطوات هندسية متتالية تبدأ بعد اكتمال مرحلة البناء وقبل الشروع في تمديد شبكات الكهرباء والسباكة النهائية. يساعد هذا التنسيق في تحديد الارتفاعات الصافية بدقة وتفادي تضارب المسارات الإنشائية المختلفة داخل الجدران أو الأسقف المستعارة. تجدر الإشارة إلى أن التوزيع السليم لمواقع الوحدات الداخلية يضمن تدفق الهواء البارد بتجانس تام في كامل المساحة المستهدفة.
❓ الخطوات الإنشائية لشبكة التمديد بالترتيب الهندسيتحديد موقع الوحدة الداخلية على الحائط بدقة وترك مسافة رأسية لا تقل عن 20 سنتيمتراً أسفل السقف لسحب الهواء بحرية.تفريغ مجاري التمديد داخل قواطع البلوك بعمق مدروس يسمح باستقرار حزمة الأنابيب دون بروز عن مستوى اللياسة.استخدام أدوات الثني الميكانيكية لثني الأنابيب النحاسية بزوايا ناعمة وتفادي الثني اليدوي العنيف الذي يسبب انخناق المقطع الداخلي.تركيب أنابيب تصريف مياه التكثيف المصنوعة من مادة PVC بقطر 1 بوصة مع توفير انحدار جاذبي بمعدل 1 سنتيمتر لكل متر طولي.سحب كابلات التيار وأسلاك الإشارة المجدولة داخل خراطيم بلاستيكية مرنة ومعزولة لتفادي التماس الكهربائي المستقبلي.إغلاق أطراف الأنابيب النحاسية بإحكام عبر اللحام الخفيف أو استخدام سدادات نحاسية لمنع تسرب الأتربة والرطوبة لتجويف الماسورة.اختبارات الضغط بالنيتروجين وفحص التسريب الميداني
يعد فحص الضغط بالنيتروجين الجاف الإجراء الفاصل للتأكد من سلامة اللحامات وعدم وجود أي ثقب ميكانيكي دقيق داخل المنظومة. يتم ضخ غاز النيتروجين داخل شبكة الأنابيب النحاسية حتى يصل الضغط إلى ما بين 350 و400 رطل لكل بوصة مربعة. بناءً على ذلك، يراقب الفني مقياس الضغط لمدة 24 إلى 48 ساعة للتأكد من ثباته.
في المقابل، يحظر استخدام الهواء العادي أو الأكسجين في اختبارات الضغط لما ينطوي عليه ذلك من مخاطر أكسدة تدمر زيت الضاغط. علاوة على ذلك، فإن وجود أدنى انخفاض في قراءة المقياس يستدعي فحص التوصيلات فوراً برغوة الصابون المتخصصة لمعالجة التسريب فوراً قبل التشطيب.
مقارنة تحليلية لأنظمة التمديد والمسارات الهندسية
تتنوع الخيارات الهندسية المتاحة لتمرير شبكات التبريد وفقاً للمخطط المعماري ونوع الأسقف المعتمدة في المبنى، ولكل أسلوب مميزات فنية ومحددات تشغيلية واضحة. يوضح الجدول التالي مقارنة دقيقة بين أبرز طرق تمديد خطوط التكييف لمساعدتك في اتخاذ القرار الهندسي الأمثل لمنشأتك:
ولا تتوقف أهمية المنظومة عند مرحلة التأسيس فحسب، بل تمتد لتشمل الإجراءات الوقائية لضمان استمرارية الأداء. لذا، تصبح عملية صيانة تكييفات بشكل دوري ضرورة لا غنى عنها للكشف المبكر عن أي تآكل في الوصلات أو انسداد في مسارات التصريف، مما يطيل العمر الافتراضي للجهاز ويحافظ على كفاءة التبريد المثالية.
| طريقة التمديد | المزايا الإنشائية | التحديات الهندسية | التكلفة النسبية | سهولة الصيانة اللاحقة |
|---|---|---|---|---|
| التمديد المدفون داخل الجدران | إخفاء تام للشبكة ومظهر جمالي متناسق | صعوبة التعديل وتتطلب تكسيراً دقيقاً | متوسطة | منخفضة وتتطلب تكسيراً عند التلف |
| التمديد داخل الأسقف المستعارة | مرونة فائقة وسهولة فحص الخطوط والعوازل | تتطلب مسافة فراغ كافية في السقف المعلق | اقتصادية | عالية جداً عبر فتحات الكشف |
| التمديد عبر مناور التغذية الرأسية | حماية الأنابيب وتوفير مسار صاعد مباشر | زيادة أطوال الأنابيب مما يتطلب شحنات إضافية | متوسطة إلى مرتفعة | متوسطة وتعتمد على سعة المنور |
| التمديد الخارجي عبر الواجهات | سرعة التنفيذ وانعدام الحاجة لأي تكسير | تأثير بصري غير محبب وتأثر بالطقس | اقتصادية مبدئياً | متاحة بسهولة مع مخاطر تلف العوازل |
أبرز الأخطاء الشائعة أثناء تأسيس مواسير التكييف وكيفية تفاديها
تتسبب الممارسات غير المدروسة أثناء تمديد الشبكات في مشكلات معقدة تظهر بعد تشغيل المنظومة وتكلف مبالغ طائلة لإصلاحها، مما يتطلب الانتباه للتفاصيل الهندسية. يساعد الوعي بهذه الأخطاء الإنشائية في حماية مكونات التكييف الميكانيكية وضمان تدفق الهواء البارد بأعلى كفاءة طاقية ممكنة طوال فترات الصيف الحارة.
تعتمد عملية التأسيس الناجحة على اختيار مسارات دقيقة تتجنب الانحناءات الحادة التي قد تعيق تدفق غاز التبريد، مع ضرورة الالتزام بمعايير العزل الحراري المعتمدة لكل قطر نحاسي لضمان استدامة الأداء. إن تنفيذ هذه الخطوات وفقاً للمواصفات الفنية الدقيقة يمثل الركيزة الأساسية لضمان كفاءة منظومة التبريد وتجنب أي أعطال مستقبلية قد تؤثر على سلامة الجدران أو كفاءة التشغيل.
يتطلب تنفيذ تأسيس مواسير التكييف بدقة متناهية مراعاة الانحدار السليم لخطوط الصرف وحماية أنابيب النحاس بعوازل حرارية عالية الكثافة لتفادي فقدان الطاقة وتكوّن الرطوبة داخل الجدران. كما يستلزم الأمر ضغط شبكة التمديدات بالنيتروجين واختبارها قبل الإغلاق النهائي لضمان سلامة اللحامات وعدم وجود أي تسريب خفي. يضمن هذا النهج المتكامل تشغيلاً آمناً ومستداماً لوحدات التكييف دون الحاجة إلى تكسير أو صيانة معقدة مستقبلاً.
ولا تتوقف أهمية النظام عند مرحلة التأسيس فحسب، بل تمتد لتشمل برامج صيانة تكييفات دورية تضمن استدامة الأداء وتمنع تراكم الأتربة أو التلفيات في المكونات الحساسة. إن الالتزام بجدول فحص وقائي دقيق يعزز من كفاءة تبادل الحرارة ويطيل العمر الافتراضي للجهاز بشكل ملحوظ.
يتطلب تنفيذ تمديدات شبكة التبريد تخطيطاً دقيقاً يبدأ بتحديد أقصر مسار للمواسير لتجنب الانحناءات الحادة التي تعيق سريان مركب التبريد وتقلل من كفاءة الضاغط. كما يعتمد نجاح تأسيس مواسير التكييف على حماية خطوط النحاس بطبقات عزل حراري محكمة ومقاومة للرطوبة، مع تثبيتها داخل الجدران أو الأسقف المعلقة بعناية فائقة لضمان سلامتها من التلف أثناء مراحل التشطيب المختلفة.
ولا تتوقف كفاءة النظام عند جودة التأسيس فحسب، بل تمتد لتشمل المتابعة الدورية التي تضمن استمرارية الأداء العالي. فإجراء صيانة تكييفات منتظمة يساعد في اكتشاف أي تآكل محتمل في العوازل أو تسريبات دقيقة في الوصلات قبل تفاقمها، مما يطيل العمر الافتراضي للجهاز ويحافظ على استهلاك الطاقة في حدوده المثالية.
❓ أخطاء الانحناءات وتأثيرها على مسار وسيط التبريد
يؤدي ثني المواسير بزوايا حادة باليد المجردة إلى تخثر القطر الداخلي وانسداد مجرى وسيط التبريد بشكل مفاجئ داخل المسار. نتيجةً لذلك، يرتفع الضغط المرتفع في خط الطرد بينما ينخفض ضغط السحب، مما يجبر الضاغط على العمل تحت إجهاد حراري يسرّع تلفه. على سبيل المثال، فإن استخدام أجهزة ثني النحاس الميكانيكية يضمن بقاء نصف قطر الانحناء دائرياً وسلساً دون تشوه في بنية الأنبوب.
❓ إهمال ميول مواسير صرف التكثيف وتراكم المياه
ينتج عن غياب الميل الكافي في خطوط تصريف المياه ركود السوائل داخل حوض التبخير في الوحدة الداخلية مما يسبب تسرب المياه للجدران. بالإضافة إلى ذلك، يفرز ركود الماء بيئة خصبة لنمو البكتيريا والطحالب الهلامية التي تصدر روائح غير محببة وتسد مجرى الصرف. لتفادي هذا الإشكال، يتعين ضبط زوايا الانحدار بميزان ليزري دقيق واستخدام أنابيب PVC صلبة مدعومة بمشابك تثبيت تمنع تقوس الأنبوب.
إرشادات هندسية لضمان استدامة شبكة التكييف لعقود
تتطلب حماية شبكة التكييف مراعاة قواعد هندسية تضمن استقرار المنظومة دون أعطال مفاجئة ومكلفة. تشمل هذه الإرشادات ممارسات بسيطة التنفيذ لكنها بالغة التأثير على الأداء الاقتصادي والتشغيلي للمبنى على المدى الطويل:
- توثيق المسارات بالصور والرسومات: التقاط صور دقيقة لجميع المسارات داخل الجدران قبل تغطيتها باللياسة، مع تدوين القياسات بدقة لتجنب ثقبها مستقبلاً عند تركيب الديكورات أو الأثاث.
- استخدام سبيكة لحام فضة بنسبة مناسبة: الاعتماد على أسياخ لحام تحتوي على نسبة لا تقل عن 5% من معدن الفضة لضمان مرونة وصلات النحاس ومقاومتها للاهتزازات المستمرة.
- ضخ غاز النيتروجين أثناء اللحام: تمرير تيار خفيف من النيتروجين الخامل داخل الماسورة أثناء عملية التسخين باللهب لمنع تكون طبقة أكسيد النحاس الأسود الضارة بالصمامات.
- تثبيت قواطع حماية ميكانيكية: وضع شرائح حماية معدنية رقيقة فوق مسارات النحاس في مناطق الجدران المعرضة للثقب بالمسامير لتوفير درع حماية فيزيائي فعال.
- اختيار مواسير نحاسية كورية أو أمريكية أصلية: التأكد من شراء النحاس المعتمد من الموردين الموثوقين مع فحص الدمغة المحفورة للتأكد من المقاس الدقيق ومطابقته للأكواد.
الأسئلة الشائعة
❓ ما هو أفضل نوع نحاس يمكن استخدامه لتأسيس مواسير التكييف؟
يعد النحاس الكوري الجنوبي المعتمد أو النحاس الأمريكي الأصلي من أفضل الأنواع بفضل النقاء العالي ومرونة التشكيل ومقاومة ضغوط التشغيل المرتفعة. يفضل دائماً اختيار الأنابيب ذات الدمغة البارزة وسماكة جدار لا تقل عن 0.032 بوصة لضمان أقصى درجات الأمان الإنشائي داخل الجدران والأسقف.
❓ كم تكلفة تأسيس مواسير التكييف للمتر الطولي تقريباً؟
تتراوح تكلفة المتر الطولي شاملاً النحاس النقي والعوازل الإيلاستوميرية وكابلات الإشارة ومواسير الصرف ما بين 80 إلى 150 ريالاً بحسب قطر الماسورة وجودة الخامات المستخدمة. تتفاوت التكلفة كذلك حسب صعوبة المسار والارتفاعات في الموقع الإنشائي.
❓ هل يمكن تمديد مواسير التكييف داخل الأرضيات الخرسانية؟
نعم، يمكن تمديد الأنابيب فوق صبة الخرسانة شريطة وضعها داخل مواسير بلاستيكية صلبة معزولة لحمايتها تماماً من أحمال الضغط المباشرة واحتكاك الردم. كما يلزم تجنب عمل أي لحامات نحاسية مدفونة تحت صبة الأرضيات لضمان عدم حدوث تسريب يستحيل الوصول إليه لاحقاً.
❓ ما هو الحد الأقصى المسموح به لطول مواسير التكييف الاسبليت؟
يبلغ الحد الأقصى الموصى به للمكيفات الجدارية العادية بين 15 إلى 25 متراً وفقاً لكتالوج الشركة المصنعة ونوع الضاغط المستخدم. تجدر الإشارة إلى أن أي مسافة تزيد عن 7.5 أمتار تتطلب حتماً إضافة كمية فريون إضافية محسوبة بالجرام وعمل مصائد زيت رأسية.
❓ كيف أعرف أن مواسير التكييف تم تأسيسها بطريقة صحيحة قبل استلام العمل؟
يتم التأكد عبر فحص ضغط شبكة النحاس بغاز النيتروجين الجاف تحت ضغط لا يقل عن 350 رطلاً لكل بوصة مربعة لمدة 24 ساعة دون أي انخفاض في المؤشر. بالإضافة إلى ذلك، يجب سكب كمية مياه داخل خط الصرف للتأكد من انسيابها السريع وعدم ركودها في المسار.
❓ لماذا يمنع لف ماسورتي السحب والطرد داخل عازل حراري واحد؟
يمنع ذلك لأن جمع الخطين معاً يؤدي إلى تبادل حراري ضار يرفع درجة حرارة سائل التبريد ويقلل كفاءة امتصاص الحرارة داخل الغرفة. يتسبب هذا الخطأ الشائع في زيادة استهلاك الكهرباء وإجهاد الضاغط الميكانيكي، مما يفرض عزل كل ماسورة بشكل مستقل تماماً.
يمثل الاستثمار المتأني في تأسيس مواسير التكييف ضمانة حقيقية لراحة منزلك وكفاءة منظومة التبريد لسنوات مديدة دون مفاجآت مكلفة. احرص دائماً على تطبيق المعايير الهندسية الصارمة واختبار الضغط قبل إغلاق الجدران، لضمان تنفيذ مسارات مطابقة لأعلى معايير الجودة.
