تأسيس مواسير التكييف: أصول تمديد النحاس وتفادي أخطاء التركيب
تُعد عملية تأسيس مواسير التكييف الركيزة الأساسية لضمان كفاءة التبريد وطول العمر الافتراضي لوحدات التكييف المختلفة داخل المبنى. يهدف هذا التأسيس المسبق إلى حماية المظهر الجمالي للجدران، فضلاً عن منع مشاكل تسريب غاز الفريون ومياه التكثيف التي تسبب تلف الدهانات والديكورات. بالإضافة إلى ذلك، يمنحك التخطيط الهندسي السليم مرونة فائقة عند صيانة الوحدات أو استبدالها مستقبلاً دون الحاجة لأي تكسير في التشطيبات النهائية.
مفهوم تأسيس مواسير التكييف وأهميته في المباني الحديثة
تأسيس مواسير التكييف هو إجراء هندسي مسبق يتضمن تمديد خطوط النحاس وكابلات التحكم وأنابيب الصرف داخل الجدران قبل أعمال التشطيب النهائي للمبنى. يوفر هذا الإجراء مسارات آمنة لتدفق الفريون بين الوحدتين الداخلية والخارجية بكفاءة عالية ودون تشويه الجدران. لذلك، يسهم التأسيس المبكر في تعزيز كفاءة استهلاك الكهرباء عبر الحد من الفواقد الحرارية على امتداد شبكة التبريد.
علاوة على ذلك، يقلل التأسيس المنظم من احتمالية انسداد مجاري الصرف وتراكم الرطوبة، مما يحمي البنية التحتية من تكون العفن. تجدر الإشارة إلى أن إغفال هذه الخطوة يفرض تكاليف باهظة لمعالجة التسريبات الجدارية بعد اكتمال الدهانات والتشطيبات.
❓ العائد الوقائي على أجهزة التكييف
يحمي التمديد الهندسي المحكم ضاغط الفريون من الإجهاد الميكانيكي المستمر الناتج عن ضيق المسارات واختناق التدفق. على سبيل المثال، يضمن الالتزام بالانحناءات القياسية استقرار ضغط وسيط التبريد، مما يمنع رجوع السائل للضاغط وتلف الصمامات. نتيجةً لذلك، تعمل الأجهزة بأقصى كفاءة تبريد ممكنة لسنوات طويلة دون تراجع ملحوظ في الأداء.
❓ الحفاظ على المظهر المعماري والجمالي
يضمن التمديد المسبق إخفاء جميع الكابلات الكهربائية وشبكات النحاس المشوهة للمظهر داخل قنوات مخصصة. في المقابل، تؤدي التمديدات الظاهرية بعد السكن إلى ثقب الواجهات وتثبيت مجارٍ بلاستيكية عرضة للتلف بفعل العوامل الجوية. لذلك، يمثل التأسيس المتقن استثماراً دائماً يحفظ القيمة العقارية للمنشأة ويوفر تصميماً داخلياً نقياً.
المواصفات الفنية المعتمدة لاختيار أقطار وخامات نحاس التكييف
يتطلب اختيار خامات النحاس مطابقة المعايير القياسية العالمية مثل ASTM B280 لضمان تحمل ضغوط تشغيل غازات التبريد الحديثة مثل R410A. يعتمد القطر المناسب لكل خط على القدرة التبريدية للجهاز بالطن ومسافة التمديد الإجمالية. بالإضافة إلى ذلك، ينبغي ألا تقل نسبة نقاء النحاس عن 99.9% لتفادي التآكل الكيميائي وتكون الثقوب المجهرية مع مرور الوقت.
❓ تحديد أقطار خطوط السحب والسائل
تعتمد أجهزة التكييف على خطين رئيسيين هما خط السحب الأكبر لنقل الغاز، وخط السائل الأصغر لنقل وسيط التبريد المكثف. على سبيل المثال، تحتاج وحدات 1.5 حصان إلى ماسورة سحب بقطر 3/8 بوصة وماسورة سائل بقطر 1/4 بوصة لضمان تدوير زيت التزييت. في المقابل، تتطلب أجهزة 3 حصان خط سحب بقطر 5/8 بوصة للمحافظة على التوازن التشغيلي لدورة الفريون.
❓ سماكة الجدار ومقاومة الضغوط التشغيلية
تُعد سماكة جدار الماسورة عنصراً جوهرياً لمنع التسريب المفاجئ أثناء اختبارات الضغط المرتفعة. لذلك، يُوصى باعتماد سماكة لا تقل عن 0.81 ملليمتر للوحدات الجدارية، وترتفع إلى 1.0 ملليمتر أو أكثر في التكييف المركزي. تجدر الإشارة إلى أن المواسير الرديئة تفتقر للقدرة على تحمل الاهتزازات الميكانيكية، مما يعرض الشبكة للتلف السريع.

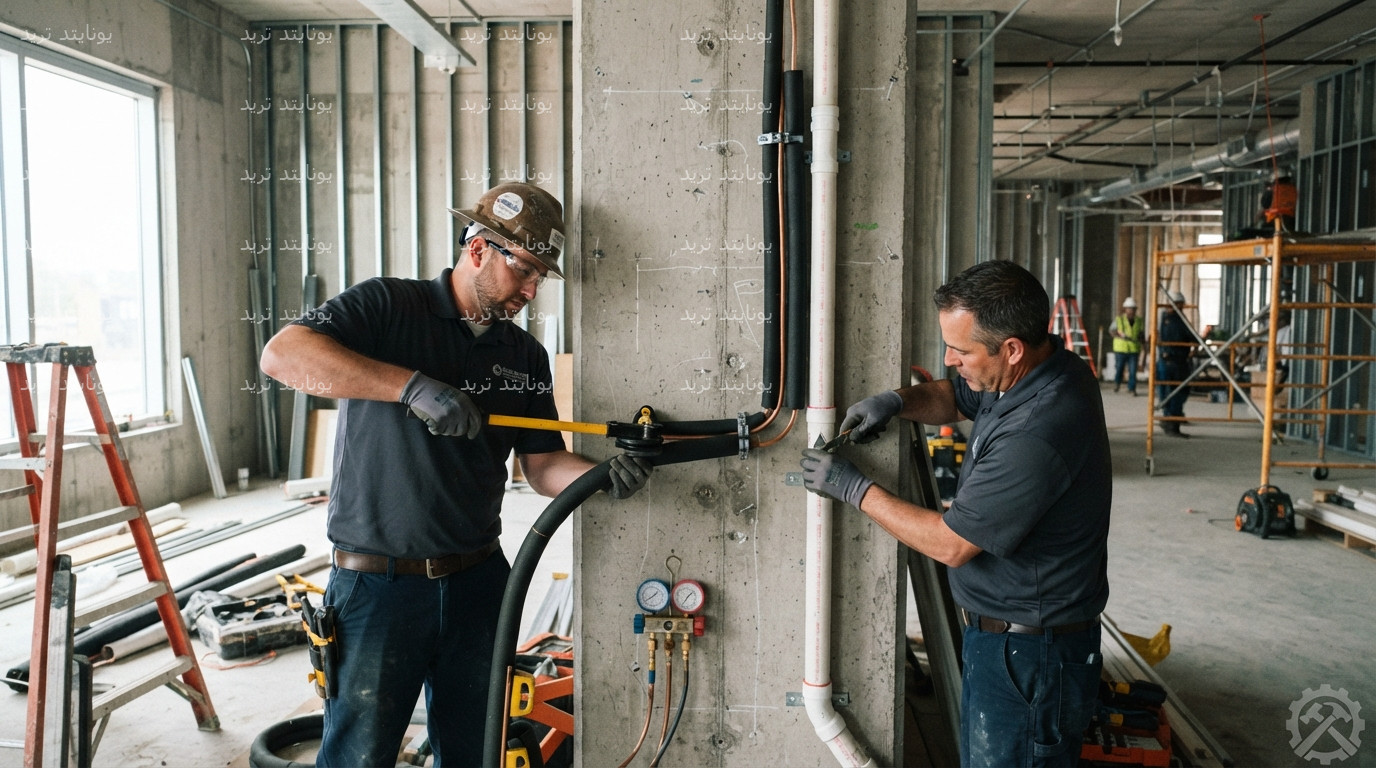

مراحل تأسيس مواسير التكييف الإنشائية والتطبيقية
تبدأ الخطوات التطبيقية بدراسة المخطط الهندسي لتحديد أماكن الوحدات الداخلية والخارجية وتجنب تداخل المسارات مع شبكات الكهرباء والسباكة. يتطلب العمل الميداني التنسيق مع مقاول البناء قبل أعمال اللياسة لفتح مسارات آمنة بالجدران دون المساس بالهيكل الإنشائي. نتيجةً لذلك، تكتمل مراحل البناء بسلاسة دون الحاجة إلى تعديلات مستقبلية تضر بتماسك الحوائط.
❓ خطوات التمديد والعزل الميداني تحديد الارتفاعات الهندسية: ضبط منسوب الوحدة الداخلية بدقة لضمان انحدار خط الصرف بزاوية كافية لتصريف المياه. تثبيت قنوات الحماية: استخدام مجارٍ بوليمرية لحماية مواسير النحاس من الاحتكاك المباشر مع ركام الخرسانة والأسمنت. عزل الأنابيب المنفصل: تغليف كل ماسورة برغوة الإيلاستوميريك المغلقة عالي الكثافة مثل عازل الأرمفليكس بسماكة 13 ملليمتر لمنع التكثف. سحب كابلات التحكم: تمرير الأسلاك الكهربائية المطابقة للمواصفات بجانب خطوط الفريون داخل الحزمة المعزولة. تأمين نهايات الأنابيب: إحكام إغلاق أطراف المواسير لمنع دخول الغبار والرطوبة طوال فترة البناء والتشطيب. اختبار الضغط بغاز النيتروجين الجاف
يُعد حقن غاز النيتروجين الجاف الإجراء الفني الحاسم للتأكد من سلامة اللحامات قبل إغلاق الحوائط نهائياً. يتم ضبط الضغط الداخلي بين 350 و400 رطل لكل بوصة مربعة لمدة 24 ساعة متصلة مع مراقبة مؤشر القياس. علاوة على ذلك، يكشف هذا الاختبار أي تهريب خفي أو انضغاط غير مقصود في الأنابيب قبل تنفيذ الدهانات.
عوامل حماية منظومة النحاس من التسريب والتلف المستقبلي
ترتكز حماية شبكة النحاس الممتدة على عزلها التام عن المواد الكيميائية التي تسرّع التآكل الميكانيكي أو الأكسدة. يتفاعل الأسمنت الرطب مع المعادن بشكل مدمر عند ملامسة النحاس مباشرة، مما يتسبب في ثقوب دقيقة يصعب اكتشافها. لذلك، توفر المجاري البلاستيكية الواقية من مادة PVC حماية كاملة تبقي شبكة التبريد سليمة لعقود طويلة.
❓ إرشادات فنية لتأمين خطوط الفريون تفادي الانحناءات المفاجئة: الاعتماد على ثنايات المواسير الميكانيكية لمنع انخناق الماسورة وتقييد حركة غاز التبريد. اللحام بمصاحبة النيتروجين: لحام الوصلات بسبيكة فضة مع ضخ تيار نيتروجين خفيف لمنع تشكل الأكاسيد الكربونية بالداخل. تنفيذ مصائد الزيت: عمل مصيدة زيت كل 5 إلى 7 أمتار في الخطوط الرأسية الصاعدة لتسهيل عودة الزيت للضاغط. العزل المحكم للفواصل: سد كافة نقاط الالتقاء بين عوازل الأنابيب بأشرطة نيوبرين لاصقة لمنع تسرب الهواء المحمل بالرطوبة. أهمية التفريغ الهوائي بواسطة مضخة الفاكيوم
يمثل سحب الهواء والرطوبة عبر مضخة الفاكيوم خطوة لا بد منها قبل شحن غاز الفريون وتشغيل الجهاز. تؤدي الرطوبة المتبقية داخل الأنابيب إلى تشكل أحماض تؤدي لتآكل المحرك الداخلي وتلف العوازل الكهربائية. بالإضافة إلى ذلك، يضمن الوصول لمستوى تفريغ 500 ميكرون نقاء دورة التبريد وتحقيق أعلى أداء تبريدي مستقر.
مقارنة فنية بين أنواع مواسير النحاس المستخدمة في التكييف
تتعدد أنواع مواسير النحاس المتاحة من حيث نقاء المعدن والسماكة وبلد الصنع المعتمد، مما ينعكس مباشرة على كفاءة التبادل الحراري. يساعد التدقيق في خيارات الشراء على تجنب المتاعب الفنية المصاحبة للسبائك الرديئة سريعة التآكل والانثقاب. في المقابل، يضمن اختيار المواسير المعتمدة تحملاً ممتازاً لضغوط الغاز المرتفعة وتقلبات درجات الحرارة القاسية عبر الفصول المختلفة.
يوضح الجدول الفني التالي مقارنة شاملة بين أبرز خيارات مواسير النحاس المتداولة في السوق، لمساعدتك في تحديد الخيار الأنسب لمشروعك:
| نوع النحاس ومصدره | مستوى السماكة والصلابة | مقاومة الضغط والتآكل | مجالات الاستخدام المفضلة |
|---|---|---|---|
| النحاس الأمريكي (مولر) | سماكات قياسية دقيقة وفق مواصفات ASTM العالمية | فائقة جداً وتتحمل أعلى ضغوط الغازات الحديثة | المشاريع الإنشائية الكبرى والتكييف المركزي والمسارات الطويلة |
| النحاس الكوري (ساموون) | سماكة متوازنة ونقاء معدني عالي يسهل التشكيل | ممتازة ومقاومة للاهتزازات والحرارة العالية | الفلل والمباني السكنية وأنظمة الإسبليت والكونسيلد |
| النحاس الجنوب أفريقي | سماكة جيدة ولكنها تحتاج مهارة في الثني واللحام | جيدة جداً ومقاومة ممتازة للتآكل السطحي | المباني التجارية المتوسطة وشبكات التبريد الظاهرة |
| النحاس التجاري مجهول المصدر | سماكات غير منتظمة وسريعة التصدع والانبعاج | ضعيفة وتتأثر سريعاً بالتآكل والاهتزاز وضغط الغاز | غير ملائم للدفن الداخلي بسبب مخاطر التسريب الكارثية |
تجدر الإشارة إلى أن فروق الأسعار بين النحاس الأصلي والبدائل الرديئة تظل هامشية جداً مقارنة بتكاليف تكسير الديكورات لاستبدال خط تالف. لذلك، يُعد اقتناء النحاس الأصلي استثماراً هندسياً وقائياً يحمي استقرار المبنى وميزانية الصيانة.
أبرز الأخطاء الشائعة أثناء مد شبكات التبريد وكيفية تجنبها
تؤدي بعض الأخطاء الفنية أثناء مد الأنابيب إلى تراجع قدرة التكييف وزيادة معدلات استهلاك الطاقة الكهربائية بصورة ملحوظة. ينشأ معظم هذه السلبيات عن ضعف خبرة طاقم التركيب أو التهاون في إحكام العزل واللحام الهندسي. لذلك، يساعد التعرف على هذه العثرات الشائعة في الإشراف الفعال على مراحل التنفيذ وضمان جودة الأعمال المنجزة.
❓ عيوب اللحام وإهمال تنظيف الرواسب
يسبب الإفراط في حرارة اللحام إضعاف بنية النحاس وجعل مناطق الاتصال هشة ومعرضة للتشقق تحت وطأة الضغط العالي. على سبيل المثال، يؤدي ترك برادة القطع داخل المواسير دون كشط وتنظيف إلى سد فتحات صمام التمدد بدقة متناهية. نتيجةً لذلك، يختل ضغط الفريون داخل المنظومة ويتوقف التبريد بصورة مفاجئة.
❓ خلل ميول شبكة تصريف المياه
يتسبب التركيب الخاطئ لمواسير الصرف الجدارية دون ميول كافية في تراكم المياه ورجوعها نحو الوحدة الداخلية وتسريبها خلف الجدار. في المقابل، يضمن تأسيس مسار الصرف بانحدار مستمر تصريف قطرات التكثيف بسلاسة ومنع تشكل الرواسب الطينية التي تسد المجرى. علاوة على ذلك، يمنع تركيب حاجز مائي سيفون ارتداد أي روائح غير محببة إلى داخل الفراغات السكنية.
الأسئلة الشائعة
❓ ما هو التوقيت المثالي لبدء تأسيس مواسير التكييف في المبنى؟
يبدأ التوقيت الهندسي الأنسب بعد انتهاء بناء الجدران وقبل تنفيذ أعمال المحارة والكهرباء. يسمح هذا التوقيت بفتح مجاري المواسير بدقة وتثبيت حزم النحاس داخل الحوائط بسلاسة دون تشويه التشطيبات المعمارية اللاحقة للمبنى.
❓ ما هي الأقطار المعتمدة لمواسير النحاس للتكييف المنزلي؟
تعتمد أجهزة 1.5 حصان مواسير بقطر 1/4 بوصة للسائل و3/8 بوصة للغاز، بينما تتطلب قدرة 2.25 حصان مقاسات 1/4 و1/2 بوصة. أما بالنسبة لأجهزة 3 حصان، فيعتمد قطر 1/4 مع 5/8 بوصة وفق إرشادات الشركة الصانعة.
❓ هل يمكن تمديد مواسير التكييف داخل الأرضيات الخرسانية؟
نعم، يتاح تمديد المواسير داخل الأرضيات شريطة عزلها وتمريرها في مواسير بلاستيكية صلبة لحمايتها من أحمال البناء الثقيلة. ومع ذلك، يُفضل التمديد عبر الحوائط أو الأسقف المستعارة لتسهيل الفحص المستقبلي وتفادي مخاطر الثقب أثناء تثبيت الأرضيات.
❓ كيف يتم التحقق من سلامة اللحامات وعدم وجود تسريب؟
يتحقق الفني من سلامة الخطوط عبر ضغط شبكة النحاس بغاز النيتروجين الجاف عند 350 رطلاً لكل بوصة مربعة لمدة 24 ساعة. يُراقب مؤشر الضغط بدقة بواسطة ساعة مانوميتر، ويشير ثبات المؤشر طوال المدة إلى متانة اللحامات وخلوها من التسريب.
❓ ما أهمية عزل كل ماسورة نحاس بشكل منفصل؟
يحول العزل المنفصل دون التبادل الحراري السلبي بين خط السائل الدافئ وخط السحب البارد، مما يرفع كفاءة التبريد ويوفر الطاقة. بالإضافة إلى ذلك، يمنع هذا العزل تشكل قطرات الندى على سطح المواسير، مما يقي الحوائط من الرطوبة والتلف.
❓ ما المسافة القصوى الموصى بها لمسار خطوط النحاس؟
تتراوح المسافة القصوى بين 15 و25 متراً في أجهزة التكييف المجزأة التقليدية تبعاً لكتالوجات الشركات الصانعة. في المقابل، يتطلب تجاوز هذه المسافات إضافة شحنات فريون محسوبة بدقة وتركيب مصائد زيت لمنع احتراق الضاغط.
يمثل التخطيط الدقيق لخطوات تأسيس مواسير التكييف الخطوة الفاصلة بين التمتع بتبريد صحي ومريح ومواجهة أعطال تسريب مكلفة ومعقدة. احرص دائماً على تطبيق المعايير الهندسية واختيار أجود أنواع النحاس لضمان كفاءة تشغيل مستدامة تدوم طويلاً.
