تأسيس مواسير التكييف باحترافية: قواعد هندسية تمنع الأعطال
يمثل التخطيط المبكر للشبكات الميكانيكية الركيزة الأولى لضمان راحة الساكنين وسلامة التشطيبات المعمارية في أي مبنى سكني أو تجاري. تتطلب عملية تأسيس مواسير التكييف دراسة دقيقة لمسارات الفريون وتصريف المياه قبل البدء في أعمال اللياسة والدهانات، مما يمنع حدوث تكسير لاحق قد يشوه جمالية الجدران. علاوة على ذلك، يضمن التنفيذ السليم حماية ضاغط التكييف من الاحتراق المبكر وتحقيق أقصى كفاءة تبريد ممكنة، وهو ما نسلط عليه الضوء تفصيلياً عبر المعايير الفنية والخطوات التطبيقية المعتمدة.

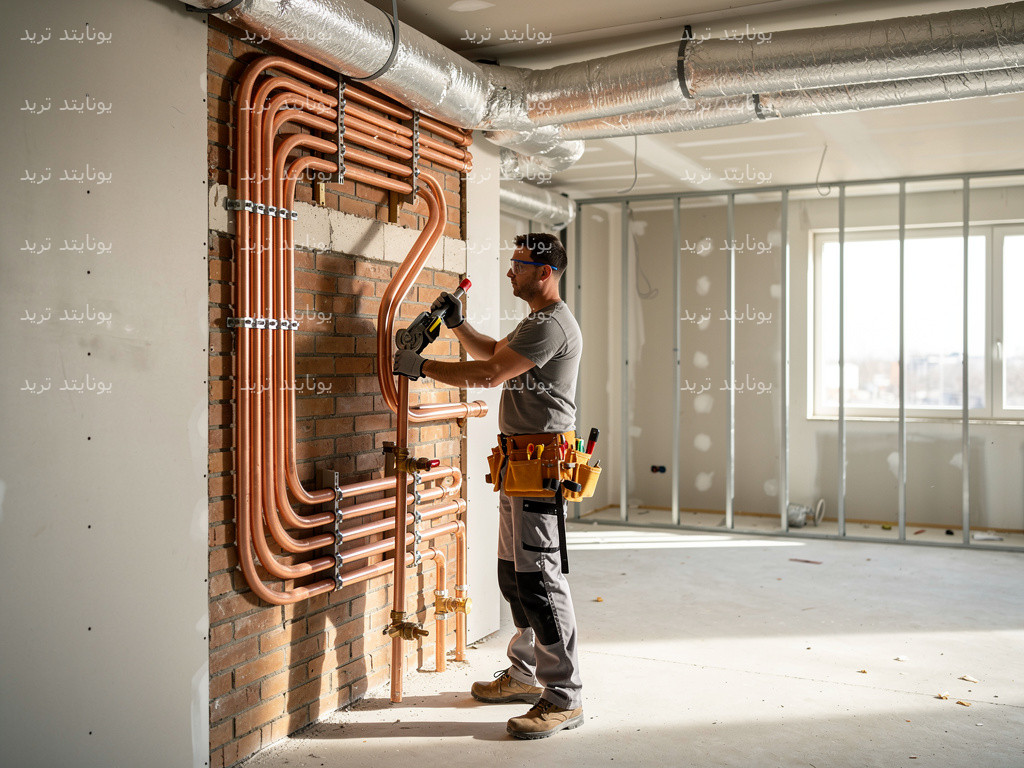

تأسيس مواسير التكييف هو إجراء هندسي مسبق يتضمن دفن خطوط النحاس المعزولة، وأنابيب تصريف المياه، وكابلات التحكم داخل الجدران أو الأسقف المستعارة بميول محددة قبل مرحلة التشطيب النهائي. يتميز التأسيس الناجح بالاعتماد على نحاس أصلي خالي من اللحامات الداخلية، مع اختبار الخطوط بغاز النيتروجين تحت ضغط لا يقل عن مئتي رطل لكل بوصة مربعة لضمان منع أي تسريب مستقبلي.
المعايير الهندسية لتحديد مسارات التمديد الجدارية
تبدأ الخطوة الأولى في التجهيز السليم بدراسة مسار النحاس وعلاقته بالتصميم الداخلي للغرفة. لذلك، يجب تحديد موقع الوحدة الداخلية بعيداً عن مجرى الهواء المباشر نحو الأبواب أو النوافذ لتقليل فقد الطاقة الحرارية. بالإضافة إلى ذلك، يتعين مراعاة المسافة الرأسية والأفقية بين الوحدتين الداخلية والخارجية، حيث تفرض الشركات المصنعة حدوداً قصوى لأطوال الأنابيب لتفادي فقدان ضغط وسيط التبريد.
❓ تحديد مواقع الوحدات الداخلية والخارجية
تتطلب الوحدة الداخلية اختيار جدار قادر على توزيع الهواء البارد بانتظام دون عوائق معمارية مثل الأعمدة أو الستائر السميكة. بناءً على ذلك، يفضل وضع الوحدة على ارتفاع مناسب يترك مسافة لا تقل عن عشرين سنتيمتراً أسفل السقف لتسهيل سحب الهواء الراجع. في المقابل، تحتاج الوحدة الخارجية إلى مكان مفتوح وجيد التهوية يسهل الوصول إليه لأغراض الصيانة الدورية، مع تجنب تثبيتها في واجهات تتعرض لأشعة الشمس الحارقة المباشرة طوال النهار.
❓ حساب الميول الهندسية لخطوط الصرف
يعتمد نجاح شبكة التكييف بنسبة كبيرة على فعالية تصريف المياه المتكثفة من حوض التبخير الداخلي. على سبيل المثال، يجب تنفيذ ميول في أنابيب الصرف البلاستيكية بنسبة انحدار لا تقل عن سنتيمتر واحد لكل متر طولي باتجاه المخرج الرئيسي. تجدر الإشارة إلى أن إهمال هذا الميل يؤدي حتماً إلى ركود المياه داخل المواسير، مما يسبب تسرب الرطوبة خلف الجدران وتشوه الدهانات وانبعاث روائح غير مرغوبة داخل الغرف.
اختيار خامات التمديد وأنواع مواسير النحاس
تؤثر جودة المواد المستخدمة تأثيراً مباشراً على العمر الافتراضي لمنظومة التكييف بأكملها، حيث يصعب استبدال الأنابيب بعد دفنها تحت البلاط أو الجبس. لذلك، يعد انتقاء سماكات النحاس المناسبة ونوعية العزل الحراري خط الدفاع الأول ضد التسريبات وتكثف الرطوبة الجدارية.
❓ الفرق بين النحاس الكوري والمولر الأمريكي
تعتبر مواسير النحاس الكوري الجنوبي مثل العلامة التجارية ماندونغ ومواسير المولر الأمريكية الأصلية الخيارين الأفضل في الأسواق المعتمدة. تتميز هذه الخامات بنقاوة عالية تصل إلى تسعة وتسعين بالمئة ونصف، مما يمنحها مرونة فائقة تقاوم الانكسار أثناء الثني والتشكيل داخل الجدران. علاوة على ذلك، تتمتع هذه الأنابيب بجدران متناسقة السماكة وفق المعايير العالمية، بعكس الأنواع الرديئة منخفضة الكثافة التي تظهر بها مسامات ميكروسكوبية تتسبب في تسريب وسيط التبريد بعد أشهر قليلة من التشغيل.
❓ سمك العزل الحراري وحماية الخطوط
يمثل العازل الأسود المرن المصنوع من مادة الإي بي دي إم أو الرغوة المطاطية المغلقة حاجزاً يمنع التبادل الحراري بين غاز الفريون البارد والهواء المحيط. يجب ألا تقل سماكة العازل المستخدم عن تسعة مليمترات، مع ضرورة عزل كل خط نحاسي بشكل منفصل تماماً قبل جمعهما معاً. نتيجةً لذلك، يمنع هذا الفصل حدوث انتقال حراري سلبي بين خط السحب الراجع وخط الطرد السائل، مما يحافظ على كفاءة دورة التبريد ويمنع ظاهرة التعرق المائي داخل التجاويف الجدارية.
مراحل تأسيس مواسير التكييف الإنشائية
يمر تنفيذ العمليات الإنشائية بخطوات هندسية متسلسلة تبدأ قبل صب الخرسانات أحياناً وتكتمل أثناء مرحلة التأسيسات الكهربائية والصحية. يضمن هذا التدرج التكاملي حماية البنية الإنشائية للمبنى من التكسير العشوائي في العناصر الحاملة كالأعمدة والجسور الخرسانية المسلحة.
- تحديد نقاط المخرج الجداري باستخدام ميزان الليزر لضمان استواء علب الكهرباء ومخارج التكييف على خط بصري واحد.
- حفر المجاري الجدارية بواسطة صاروخ التقطيع الميكانيكي بعمق كافٍ يسمح باستقرار حزمة الأنابيب دون بروز يعيق أعمال اللياسة.
- تثبيت جلب حماية بلاستيكية قطر أربع بوصات عند اختراق الجدران الخارجية لتسهيل سحب ودفع حزم التمديد دون تجريح العزل.
- تمديد خطوط النحاس الملفوفة يدوياً بحذر واستخدام ثناية المواسير الميكانيكية لتفادي انطباق الجدران النحاسية في المنعطفات.
- تثبيت الأنابيب داخل المجرى باستخدام أقفال معدنية مغلفة ومسامير صلبة كل خمسين سنتيمتراً لمنع حركتها أثناء اللياسة.
- إحكام إغلاق أطراف الأنابيب النحاسية بواسطة اللحام أو سدادات الضغط النحاسية لمنع دخول الغبار والرطوبة وأسمنت البناء إليها.
جدول المواصفات الفنية لشبكات التكييف
يوضح الجدول التالي التوافق الهندسي القياسي بين قدرات أجهزة التكييف بالطن وأقطار خطوط التبريد المناسبة، فضلاً عن مقاسات أنابيب الصرف الموصى بها عملياً:
| قدرة جهاز التكييف (طن تبريد) | قطر خط السحب (غاز) | قطر خط الطرد (سائل) | قطر ماسورة الصرف البلاستيكية | سماكة النحاس الموصى بها |
|---|---|---|---|---|
| 1.5 طن (18 ألف وحدة) | 1/2 بوصة | 1/4 بوصة | 3/4 بوصة (رمادي معزول) | 0.028 بوصة (مقياس 22) |
| 2.0 طن (24 ألف وحدة) | 5/8 بوصة | 1/4 بوصة | 1 بوصة (أنبوب مخصص) | 0.032 بوصة (مقياس 20) |
| 2.5 طن (30 ألف وحدة) | 5/8 بوصة | 3/8 بوصة | 1 بوصة (أنبوب مخصص) | 0.032 بوصة (مقياس 20) |
| 3.0 طن (36 ألف وحدة) | 3/4 بوصة | 3/8 بوصة | 1 بوصة (مقاوم للحرارة) | 0.035 بوصة (مقياس 18) |
تمديد كابلات الإشارة والربط الكهربائي
تتطلب المنظومات الحديثة مثل أجهزة الإنفرتر كابلات تحكم خاصة لنقل البيانات اللحظية بين اللوحة الإلكترونية الداخلية ووحدة التكثيف الخارجية. لذلك، يجب سحب كابلات إشارة متعددة الأطراف ذات عزل مزدوج ومقاوم للحريق داخل خراطيم بلاستيكية مستقلة عن خطوط الجهد العالي. على سبيل المثال، يمنع تمديد كابلات الطاقة الكهربائية المغذية للمكيف بجوار كابلات التحكم في نفس المجرى تفادياً لحدوث تداخل كهرومغناطيسي قد يعطل حساسات درجات الحرارة.
ذلك، فإن كفاءة هذه التمديدات تظل مرهونة بالالتزام بإجراءات دورية ومدروسة تشمل صيانة تكييفات المبنى بانتظام، للتأكد من خلو مجاري الصرف من الانسدادات ومراقبة مستويات ضغط غاز التبريد بدقة. يضمن هذا الفحص المستمر تجنب الأعطال المفاجئة التي قد تلحق الضرر بالبنية التحتية، فضلاً عن رفع كفاءة التبريد وإطالة العمر الافتراضي لكافة وحدات النظام.
- استخدام كابلات نحاسية معتمدة بقطر لا يقل عن أربعة مليمترات لتغذية الكهرباء الرئيسية للأجهزة حتى قدرة ثلاثة طن.
- تمديد سلك تأريض نحاسي مستقل متصل بلوحة التوزيع المركزية لحماية الدوائر الحساسة من الشحنات الكهربائية الزائدة.
- ترك زيادة طولية لا تقل عن متر ونصف عند أطراف الكابلات بجانب الوحدات الخارجية لتسهيل أعمال التوصيل دون شد الأسلاك.
- عزل جميع نهايات التوصيل الكهربائية بأشرطة عازلة مخصصة ضد الماء ووضعها داخل علب توصيل محكمة الإغلاق.
أخطاء فادحة يجب تجنبها عند تأسيس مواسير التكييف
يقع بعض الفنيين في أخطاء إنشائية تترتب عليها أضرار مادية جسيمة بعد الانتهاء من أعمال الديكور والطلاء. نتيجةً لذلك، يتطلب الإشراف على الموقع معرفة مسبقة بهذه التجاوزات لمنع اعتمادها من قبل المقاول المنفذ.
ذلك، يرتكز تمديد شبكات النحاس على اختيار أقطار معتمدة وعزلها حرارياً بعناية فائقة لتفادي تكثف الرطوبة وتسريب المياه داخل القواطع الجدارية. ويضمن الالتزام بالميول الهندسية السليمة لخطوط التصريف كفاءة تدفق وسيط التبريد وحماية الأجهزة من الأعطال المفاجئة على المدى الطويل.
علاوة على ذلك، يضمن الاعتماد على نحاس أصلي معزول حرارياً بأقطار متوافقة مع قدرة الوحدات كفاءة تدفق غاز التبريد وتجنب أي تسريب أو تكثف مستقبلي داخل الجدران. كما يستلزم تمديد مواسير النحاس مراعاة الانحناءات الهندسية السليمة وتجنب الزوايا الحادة، حفاظاً على استمرارية العزم التشغيلي للمنظومة على المدى الطويل.
ذلك، فإن كفاءة هذه التمديدات تظل مرهونة بمدى الالتزام بإجراءات صيانة تكييفات دورية تحافظ على سلامة الدوائر من الانسدادات والتسريبات المحتملة مع مرور الوقت. يسهم هذا الفحص الفني المنتظم في خفض استهلاك الطاقة وإطالة العمر الافتراضي لوحدات التبريد دون الإضرار بسلامة الهيكل المعماري.
ذلك، فإن الاعتماد على النحاس المعزول عالي الجودة أثناء تمديد شبكات التبريد يرفع من كفاءة تدفق وسيط التبريد ويقلل استهلاك الطاقة على المدى الطويل. كما يضمن التحديد الهندسي السليم لزوايا الانحناء تجنب أي اختناق في خطوط الغاز أو تسريبات مستقبلية قد تؤثر سلباً على أداء الوحدات الداخلية.
ذلك، فإن الاهتمام بتنفيذ صيانة تكييفات دورية يضمن الحفاظ على كفاءة التبريد وإطالة العمر الافتراضي للأجهزة بعد اكتمال تشغيلها. يسهم هذا الفحص المنتظم في اكتشاف أي تسريبات مبكرة للفريون أو انسدادات في مجاري الصرف قبل أن تتفاقم إلى أعطال مكلفة.
❓ الانحناءات الحادة وخنق الغاز
يعد ثني النحاس بزوايا حادة تصل إلى تسعين درجة باستخدام اليد المجردة من أبرز الممارسات الخاطئة في الموقع. يتسبب هذا التصرف في حدوث انطباق داخلي للمجرى النحاسي، مما يعيق تدفق الفريون ويزيد من إجهاد الضاغط لرفع الضغط التشغيلي. علاوة على ذلك، يؤدي هذا الخنق إلى انخفاض ملحوظ في سعة التبريد وزيادة استهلاك الكهرباء، ولذلك يجب إلزام الفني باستخدام أدوات الثني المنحنية بنصف قطر متدرج.
❓ إهمال فحص الضغط بالنيتروجين
يقوم بعض المقاولين بتغطية التمديدات بالخرسانة دون التأكد من سلامة اللحامات وأجسام الأنابيب عبر اختبارات الضغط المعتمدة. في المقابل، يقتضي المعيار الفني الصحيح ضغط الشبكة بغاز النيتروجين الجاف عند مستوى مئتين وخمسين رطلاً لكل بوصة مربعة وتركه لمدة لا تقل عن ثمانٍ وأربعين ساعة. تجدر الإشارة إلى أن مراقبة مؤشر مقياس الضغط تضمن كشف أي تسريب طفيف ومعالجته قبل صب الأرضيات أو إتمام أعمال البياض.
الأسئلة الشائعة
❓ ما هو الوقت الأنسب لإنهاء تأسيس مواسير التكييف داخل المبنى؟
الوقت الأنسب للبدء هو مرحلة ما بعد الانتهاء من بناء الجدران وقبل البدء في أعمال اللياسة وتمديدات السباكة الأرضية. يتيح هذا التوقيت فتح المسارات الجدارية وتثبيت المواسير واختبارها دون التعرض لخطر التلف الناتج عن حركة عمال التشطيبات اللاحقة.
❓ كيف أتأكد من جودة النحاس المستخدم في تمديدات المكيفات؟
يمكن التحقق من جودة النحاس عبر فحص البيانات المطبوعة بالليزر على طول الماسورة والتي تشمل بلد المنشأ والقطر والسماكة المعتمدة. كما يمتاز النحاس عالي النقاوة بمرونة متوازنة ولون وردي نقي وخلوه من البقع الداكنة أو التشققات السطحية عند الثني.
❓ هل يمكن تركيب ماسورة صرف المكيف مباشرة في صفاية الحمام؟
نعم، يمكن التوصيل بالصفاية بشرط تركيب حاجز مائي على شكل حرف يو لمنع ارتداد الروائح الكريهة إلى داخل الغرفة. بالإضافة إلى ذلك، يفضل جعل نقطة الربط أعلى من مستوى المياه الراكدة لتجنب انسداد أنبوب التكييف بالرواسب الدهنية.
❓ ما هي أقصى مسافة مسموح بها لتمديد مواسير التكييف الإسبليت؟
تتراوح المسافة القصوى القياسية بين خمسة عشر متراً إلى خمسة وعشرين متراً وفقاً لتعليمات الشركة المصنعة وقدرة الجهاز. في حال تجاوز هذه المسافات، يلزم إضافة كميات فريون مدروسة وتركيب مصائد زيت رأسية لضمان عودة زيت التزييت بانتظام إلى الضاغط.
❓ لماذا يفضل عزل خطي النحاس كل على حدة؟
يساعد عزل كل خط بشكل منفصل في منع التبادل الحراري بين خط السحب البارد وخط الطرد الدافئ، مما يرفع الكفاءة التشغيلية للمكيف. علاوة على ذلك، يمنع هذا العزل تكثف قطرات الماء الناتجة عن تباين الحرارة، مما يحمي الجدران والأسقف من التعفن والتصدع.
❓ هل يؤثر قطر ماسورة النحاس على كفاءة تبريد المكيف؟
نعم، يؤثر قطر الماسورة بشكل جذري على سرعة وسيط التبريد ومعدل انخفاض الضغط داخل الدائرة الميكانيكية. يؤدي استخدام قطر أصغر من الموصى به إلى خنق التدفق وزيادة حرارة الضاغط، بينما يتسبب القطر الأكبر في بطء حركة زيت التبريد وتراكمه داخل المبخر.
يتطلب إنجاز تأسيس مواسير التكييف التزاماً صارماً بالمحددات الهندسية واختيار الخامات الأصلية المقاومة للزمن لضمان أداء تشغيلي موثوق وبيئة منزلية مريحة. احرص دائماً على تكليف فنيين معتمدين لإجراء اختبارات الضغط وتوثيق المسارات المدفونة بمخططات مصورة قبل إغلاق الجدران، لتفادي أي عوائق مستقبلية عند تركيب الأجهزة وتشغيلها.
